ตัวควบคุมแอคชูเอเตอร์วาล์วมาตรวัดน้ำ

ข้อมูลจำเพาะทางเทคนิค

ตัวควบคุมแอคทูเอเตอร์วาล์วมาตรวัดน้ำมีคุณสมบัติทางไฟฟ้าที่เสถียรและเอาท์พุตการสั่งงานที่เชื่อถือได้ พร้อมพารามิเตอร์ทางเทคนิคที่เป็นมาตรฐานดังต่อไปนี้

ลำดับการเดินสายไฟและคำจำกัดความ

ตัวควบคุมแอคชูเอเตอร์วาล์วมาตรวัดน้ำใช้การกำหนดค่าสายไฟ 5 พินพร้อมคำจำกัดความสัญญาณที่ชัดเจนเพื่อการติดตั้งและทดสอบการใช้งานที่ง่ายดาย:

1. ลวดสีขาว:สัญญาณสวิตช์บน (วาล์วเปิด)

2. สายสีน้ำเงิน:ขั้วร่วมสำหรับสัญญาณ

3. สายสีเหลือง:สัญญาณสวิตช์บน (ปิดวาล์ว)

4. สายสีแดง:เทอร์มินัลตำแหน่งบนสุด

5. ลวดสีดำ:เทอร์มินัลระดับสูง/ต่ำ

บันทึก:ตำแหน่งเปิด/ปิดวาล์วอาจย้อนกลับเนื่องจากความแตกต่างในการวางแนวการติดตั้งของลูกค้าและสถานการณ์การใช้งาน ตรรกะการเปิด/ปิดขั้นสุดท้ายจะต้องได้รับการยืนยันจากลูกค้าตามการติดตั้งและสภาพการใช้งานจริง

ด้วยประสิทธิภาพของพารามิเตอร์ที่เสถียรและการออกแบบสายไฟที่ได้มาตรฐาน ตัวควบคุมวาล์วมาตรวัดน้ำให้การควบคุมที่เชื่อถือได้สำหรับการสั่งงานวาล์วมาตรวัดน้ำในระบบสูบจ่ายสำหรับที่อยู่อาศัยและเชิงพาณิชย์

Water Meter Valve Actuator Controller นี้มีขนาดเส้นผ่านศูนย์กลางเท่าไร?

ออกแบบมาเป็นพิเศษสำหรับมาตรวัดน้ำ DN15 และ DN20 โดยมีอัตราส่วนการสูบจ่ายคงที่ 1500:1 เพื่อให้ตรงตามข้อกำหนดการสูบจ่ายและการควบคุมของเครื่องวัดเส้นผ่าศูนย์กลางมาตรฐานเหล่านี้

ระดับการกันน้ำ 0 (IP0) หมายถึงอะไรสำหรับการใช้งานจริง?

IP0 บ่งชี้ว่าแอคชูเอเตอร์ไม่มีการป้องกันน้ำหรือฝุ่นเป็นพิเศษ เหมาะสำหรับการติดตั้งในสภาพแวดล้อมในร่ม แห้ง และไม่มีการแช่น้ำเท่านั้น หลีกเลี่ยงการสัมผัสน้ำโดยตรง ฝน หรืออากาศเปิดที่มีความชื้นสูง

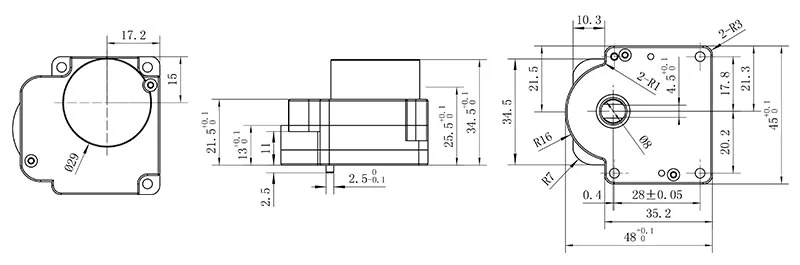

การวาดภาพผลิตภัณฑ์
