KY-KT-27 — แอคชูเอเตอร์วาล์วบำบัดมาตรวัดน้ำ 24V สำหรับมาตรวัดน้ำอัจฉริยะและระบบบำบัดน้ำ
แรงบิดเอาท์พุต ≥1.8 N·m · การลดเกียร์โลหะด้วยเครื่องจักร 2400:1 · ตัวเรือน IP66 · การตอบสนองของวาล์ว ≤10 วินาที · กระแสไฟทำงาน ≤80 mA · กระแสไฟโรเตอร์แบบล็อก 450 mA

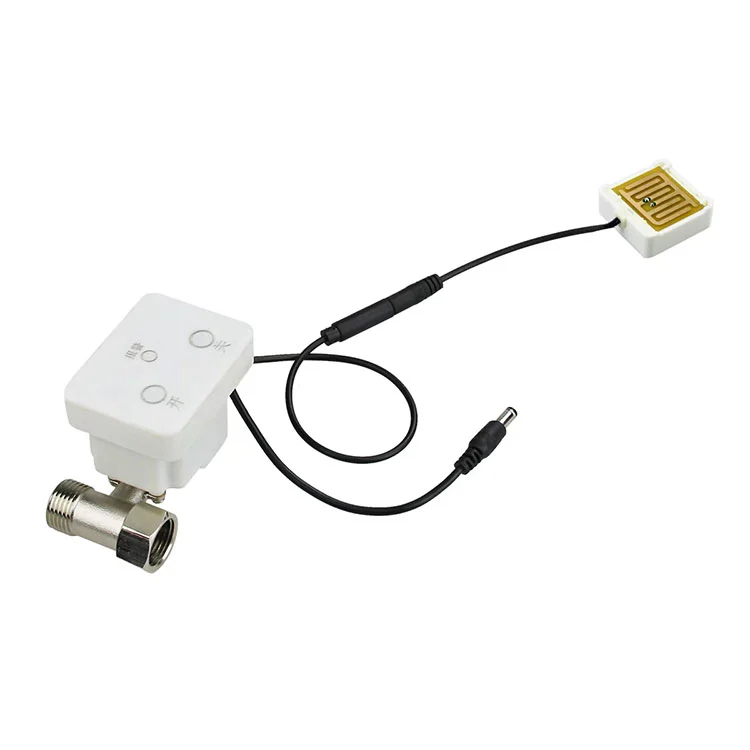

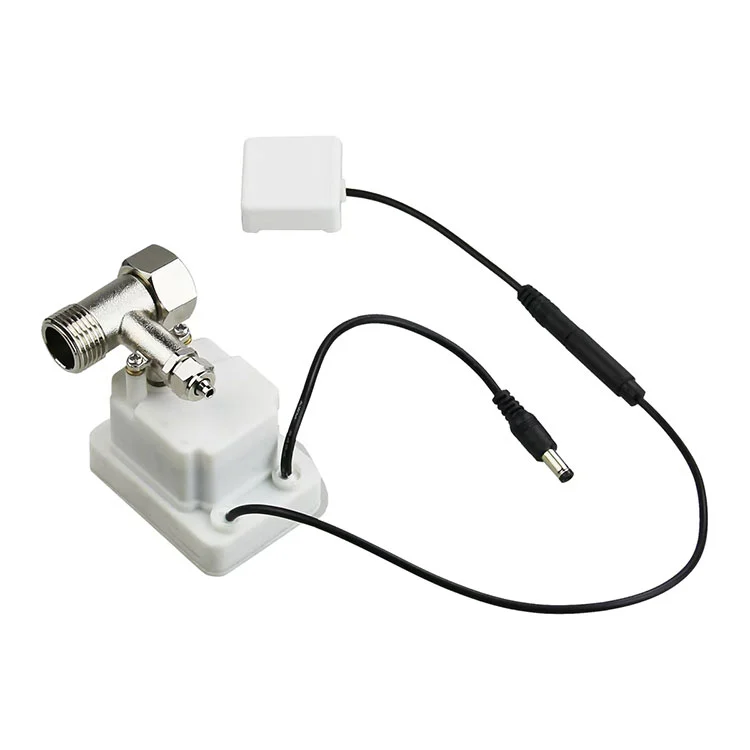

รองรับการควบคุมระยะไกลด้วยไฟฟ้าและการทำงานฉุกเฉินแบบแมนนวล สายสัญญาณเตือนการรั่วไหลจะทำให้วาล์วปิดอัตโนมัติและไฟแสดงสีแดงเมื่อสัมผัสกับน้ำ ออกแบบมาสำหรับแพลตฟอร์มวาล์ว DN15–DN20
การปรับแต่งแบบ OEM: แรงดันไฟฟ้า ความยาวสายเคเบิลและขั้วต่อ ตรรกะการควบคุม ระดับแรงบิด การสร้างแบรนด์ และบรรจุภัณฑ์ มาตรฐานขั้นต่ำจาก 500 ชิ้น; ระยะเวลาดำเนินการ 15-25 วันทำการหลังจากได้รับการอนุมัติตัวอย่างส่งข้อมูลจำเพาะวาล์วของคุณเพื่อรับใบเสนอราคาที่ตรงกัน
หากคุณกำลังจัดหาตัวกระตุ้นวาล์วสำหรับมาตรวัดน้ำอัจฉริยะ ระบบบำบัดน้ำเสีย หรือการควบคุมท่อเจาะขนาดเล็กที่ปริมาตร KY-KT-27 ได้รับการสร้างขึ้นเพื่อจุดประสงค์เดียว นั่นคือเพื่อปิดและเปิดวาล์วที่เชื่อถือได้ตามคำสั่ง วนรอบแล้วรอบเล่า โดยไม่เพิ่มภาระการบำรุงรักษาให้กับผลิตภัณฑ์หรือโครงการของคุณ
Kaiye ได้ผลิตแอคชูเอเตอร์มาตรวัดน้ำนับตั้งแต่มีการนำระบบมิเตอร์อัจฉริยะมาใช้ในช่วงแรก โดยมีกำลังการผลิตแอคชูเอเตอร์ต่อปีที่10 ล้านชุดและประสบการณ์การผลิตฮาร์ดแวร์และวาล์วควบคุมมากกว่า 30 ปี KY-KT-27 เป็นส่วนหนึ่งของแพลตฟอร์มที่ได้รับการพิสูจน์แล้วในด้านปริมาณ ซึ่งออกแบบมาเพื่อการรวม OEM ความสม่ำเสมอของแบทช์ และเวลารอคอยสินค้าที่คาดการณ์ได้
นี่ไม่ใช่ตัวยึดตำแหน่งแค็ตตาล็อก ด้านล่างนี้คุณจะพบกับพารามิเตอร์การทำงานจริง ตรรกะในการติดตั้งและการเดินสาย ขีดจำกัดในการจัดซื้อ และคำถามทางเทคนิคที่ทีมวิศวกรของคุณจะถามก่อนที่จะอนุมัติตัวอย่าง
ความล้มเหลวของวาล์วสมาร์ทมิเตอร์ส่วนใหญ่ไม่ได้มาจากอุปกรณ์อิเล็กทรอนิกส์ สาเหตุมาจากแรงบิดที่ลดลงบนวาล์วที่เก่าแล้ว ความล้มเหลวในการปิดผนึกในกล่องมิเตอร์วัดความชื้น หรือการกำหนดค่าสายไฟที่ไม่ตรงกับแท่นมิเตอร์ KY-KT-27 จัดการกับจุดล้มเหลวทั้งสามจุดนี้ได้โดยตรง
พิกัดที่ ≥1.8 N·m ผ่านการลดเกียร์โลหะ 2400:1 แอคทูเอเตอร์มีขนาดสำหรับวาล์วมาตรวัดน้ำ DN15 และ DN20 เฟืองโลหะผ่านการตัดเฉือนโดยไม่ผ่านการเผาผนึก ซึ่งรักษาแรงบิดเอาต์พุตตลอดการหมุนรอบที่ยาวนาน และลดความเสี่ยงที่ฟันหลุดภายใต้สภาวะแผงลอย
กล่องมิเตอร์มีความชื้น จมอยู่ใต้น้ำเป็นครั้งคราว และเกิดการควบแน่น ตัวเครื่องระดับ IP66 ช่วยปกป้องชุดขับเคลื่อนและอุปกรณ์อิเล็กทรอนิกส์ควบคุม ช่วยให้แอคชูเอเตอร์ยังคงทำงานได้ในบ่อกลางแจ้ง ตู้อเนกประสงค์ และตู้อุปกรณ์ฟอกอากาศ
เมื่อสายสัญญาณแจ้งเตือนน้ำรั่วที่เป็นอุปกรณ์เสริมตรวจพบการสัมผัสกับน้ำ แอคชูเอเตอร์จะขับเคลื่อนวาล์วให้ปิดโดยอัตโนมัติและเปิดใช้งานไฟแสดงสีแดง นี่คือการตอบสนองด้านความปลอดภัยแบบมีสายซึ่งทำงานโดยไม่ขึ้นอยู่กับอุปกรณ์อิเล็กทรอนิกส์ของมิเตอร์ต้นทาง ซึ่งช่วยลดการพึ่งพาการแทรกแซงของเฟิร์มแวร์
ทีมติดตั้งจำเป็นต้องใช้งานวาล์วก่อนจ่ายไฟ และทีมงานบำรุงรักษาจำเป็นต้องมีวิธีเปิดหรือปิดวาล์วระหว่างการให้บริการ KY-KT-27 รองรับการทำงานฉุกเฉินด้วยตนเองควบคู่ไปกับรีโมทคอนโทรลไฟฟ้า ดังนั้นวาล์วจึงไม่ติดขัด
ตารางด้านล่างแสดงถึงการกำหนดค่ามาตรฐาน KY-KT-27 ในกรณีที่แท่นมิเตอร์ของคุณทำงานบนแรงดันไฟฟ้า กราฟแรงบิด หรือรูปแบบการเดินสายไฟที่แตกต่างกัน พารามิเตอร์เหล่านี้สามารถปรับแต่งได้ในระหว่างการตรวจสอบของ OEM
| พารามิเตอร์ | ค่ามาตรฐาน | หมายเหตุการจัดซื้อจัดจ้าง |
|---|---|---|
| แบบอย่าง | KY-KT-27 | ยืนยันรหัสรุ่นบนตัวอย่างและเอกสารข้อมูล |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 24 โวลต์กระแสตรง | ช่วงการทำงาน 23–25 โวลต์; ยืนยันความเข้ากันได้กับรางไฟฟ้ามิเตอร์ |
| การดำเนินงานในปัจจุบัน | ≤80 มิลลิแอมป์ | งบประมาณสำหรับกระแสสูงสุดในระหว่างการเดินทางของวาล์ว ไม่ใช่แค่สแตนด์บายเท่านั้น |
| กระแสไฟโรเตอร์ที่ถูกล็อค | 450 มิลลิแอมป์ | มีประโยชน์สำหรับขนาดวงจรขับและป้องกัน |
| แรงบิดเอาท์พุต | ≥1.8 นิวตันเมตร | วัดที่แรงดันไฟฟ้าที่กำหนด ยืนยันกับแรงบิดที่นั่งวาล์ว |
| อัตราส่วนลด | 2400:1 | จับคู่กับแพลตฟอร์มวาล์ว DN15–DN20 |
| เวลาตอบสนองของวาล์ว | ≤10 วิ | เปิดเพื่อปิดหรือปิดเพื่อเปิดที่แรงดันไฟฟ้าที่กำหนด |
| ระดับการกันน้ำ | IP66 | เหมาะสำหรับตู้มิเตอร์ที่มีความชื้น โดนน้ำกระเซ็น และตู้มิเตอร์กลางแจ้ง |
| สายไฟ | สายไฟ+สายสัญญาณกันรั่ว | ความยาวสายเคเบิล ประเภทคอนเนคเตอร์ และสีสายไฟสามารถปรับแต่งได้ |
หากแอปพลิเคชันของคุณทำงานบน 3.6 V, 5 V หรือ 12 V หรือต้องการระดับแรงบิดที่แตกต่างกัน ทีมวิศวกรของ Kaiye สามารถตรวจสอบโหลดวาล์วและเสนอการกำหนดค่าแอคชูเอเตอร์ที่ตรงกัน แทนที่จะบังคับให้ SKU มาตรฐานเข้าสู่แพลตฟอร์มวาล์วที่เข้ากันไม่ได้
สำหรับผู้ซื้อ OEM แอคชูเอเตอร์จะใช้งานได้ดีพอๆ กับที่พอดีกับตัวเรือนมิเตอร์ ก้านวาล์ว และแผงควบคุมเท่านั้น KY-KT-27 ใช้โครงร่างแบบบูรณาการขนาดกะทัดรัดสำหรับตู้มิเตอร์อัจฉริยะที่มีพื้นที่จำกัด พร้อมด้วยรูปแบบการเดินสายที่แยกกำลังไฟออกจากวงจรตรวจจับการรั่วไหล
การเดินสายไฟ.แอคชูเอเตอร์จ่ายไฟผ่านสายเคเบิลเฉพาะ วงจรขับเคลื่อนควรมีขนาดสำหรับกระแสไฟโรเตอร์แบบล็อคที่ 450 mA แม้ว่ากระแสไฟในการทำงานปกติจะอยู่ที่ ≤80 mA เนื่องจากบ่าวาล์วอาจต้องการกระแสไฟที่สูงขึ้นในช่วงสั้นๆ แนะนำให้ใช้การป้องกันขั้วย้อนกลับบนแผงมิเตอร์ หากแอคชูเอเตอร์สามารถเปลี่ยนได้ในสนาม
สายไฟสัญญาณกันรั่ว.สายรั่วเป็นอินพุตแยกต่างหาก เมื่อสายตรวจจับตรวจพบการสัมผัสกับน้ำ แอคชูเอเตอร์จะปิดวาล์วและส่งสัญญาณไฟแสดงสัญญาณเตือนสีแดง วงจรนี้ควรถือเป็นอินพุตเพื่อความปลอดภัย ไม่ใช่สัญญาณวัดแสง และควรคงไว้ซึ่งเป็นอิสระจากโมดูลการสื่อสาร เพื่อที่ว่าความล้มเหลวในการสื่อสารจะไม่ปิดการทำงานของการปิดที่กระตุ้นการรั่วไหล
อินเตอร์เฟซการติดตั้งแอคทูเอเตอร์ได้รับการออกแบบรอบๆ ก้านวาล์วและรูปแบบการติดตั้งที่ใช้กับตัววาล์วมิเตอร์อัจฉริยะ DN15–DN20 ก่อนปล่อยปริมาตร ผู้ซื้อควรยืนยันก้านทรงสี่เหลี่ยม ระยะห่างของรูยึด และการวางแนวแอคชูเอเตอร์ภายในตัวเรือนมิเตอร์ Kaiye สามารถจัดหาตัวอย่างเพื่อตรวจสอบความพอดีทางกลก่อนสั่งผลิต
หากคุณกำลังจัดหาตัวเรือนมิเตอร์หรือชุดวาล์วทั้งชุด สามารถตรวจสอบแอคชูเอเตอร์ร่วมกับเปลือกมิเตอร์น้ำและตัววาล์วเพื่อลดความไม่ตรงกันของอินเทอร์เฟซในการประกอบ
แอคชูเอเตอร์อยู่ในตำแหน่งสำหรับการควบคุมวาล์วเจาะขนาดเล็ก ซึ่งการทำงานระยะไกลด้วยไฟฟ้าและการปิดแบบปลอดภัยเมื่อเกิดข้อผิดพลาดมีความสำคัญมากกว่าการสั่งงานด้วยความเร็วสูง การใช้งานปริมาณทั่วไปได้แก่:
การเปิด/ปิดจากระยะไกลสำหรับการควบคุมการเรียกเก็บเงิน การจัดการหนี้ค้างชำระ และการตอบสนองต่อการรั่วไหลในอาคารอพาร์ตเมนต์และบัญชีที่อยู่อาศัยที่บริหารจัดการโดยสาธารณูปโภค
ปิดอัตโนมัติในการตรวจจับการรั่วไหล การควบคุมระดับถัง และการทำงานของวาล์วรอบตัวกรองในอุปกรณ์ทำให้บริสุทธิ์ ณ จุดใช้งานและเชิงพาณิชย์
การติดตั้งแบบกลุ่มในการปรับปรุงชุมชนเก่า การจัดการน้ำในวิทยาเขต และการวัดแสงย่อยของสวนอุตสาหกรรมซึ่งมีการจัดหาตัวกระตุ้นในปริมาณสี่หรือห้าหลัก
แอคชูเอเตอร์จ่ายให้กับผู้ผลิตมาตรวัดน้ำและร้านค้าวาล์วอัตโนมัติที่รวมแอคชูเอเตอร์เข้ากับมิเตอร์หรือผลิตภัณฑ์วาล์วของตนเองก่อนจัดส่งไปยังยูทิลิตี้
เนื่องจากแอคชูเอเตอร์เป็นส่วนหนึ่งของแพลตฟอร์มส่วนประกอบมาตรวัดน้ำที่กว้างขึ้นของ Kaiye ผู้ซื้อที่จัดหาส่วนประกอบหลายรายการจึงสามารถรวมคุณสมบัติและการขนส่งเข้าด้วยกันได้ หากโครงการของคุณต้องการการสื่อสารไร้สายที่ระดับมิเตอร์ด้วย แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานร่วมกับ Kaiye’sมิเตอร์น้ำไร้สายแพลตฟอร์ม ซึ่งการควบคุมวาล์วและการส่งข้อมูลระยะไกลถือเป็นระบบเดียว แทนที่จะเป็นสองส่วนที่มีคุณสมบัติแยกกัน

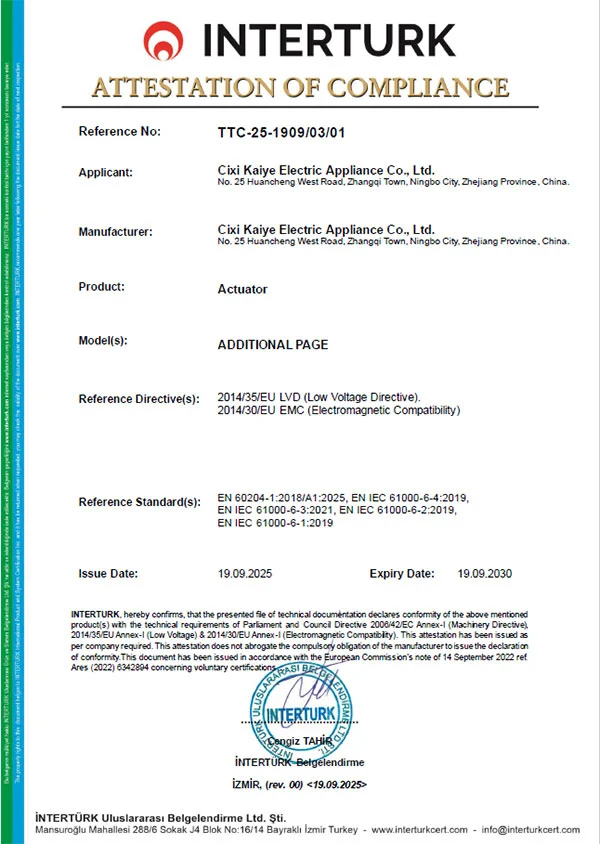

สำหรับผู้ซื้อ B2B “ผู้ผลิต” ควรหมายถึงการควบคุมกระบวนการ ไม่ใช่แค่บริษัทการค้าที่มีแค็ตตาล็อก Kaiye ดำเนินการระบบคุณภาพ ISO 9001 ดำเนินการผลิตอัตโนมัติสำหรับชุดแอคชูเอเตอร์ และผลิตแอคทูเอเตอร์แบบมาตรวัดน้ำมานานกว่าสองทศวรรษ KY-KT-27 ได้รับประโยชน์จากฐานการผลิตดังกล่าวในสามวิธีที่เป็นรูปธรรม:
ความสม่ำเสมอของแบทช์เฟืองโลหะได้รับการกลึงตามขนาดที่มีการควบคุม การประกอบแบบอัตโนมัติช่วยลดความแปรผันของโครงเกียร์ แรงบิด และเวลาตอบสนองซึ่งเป็นสิ่งสำคัญเมื่อคุณติดตั้งแอคชูเอเตอร์หลายพันตัวในโครงการสาธารณูปโภค
การตรวจสอบที่เข้ามาและการทดสอบขั้นสุดท้ายการผลิตมาตรฐานประกอบด้วยการตรวจสอบการทำงานสำหรับการดึงกระแสไฟฟ้า เวลาตอบสนอง และการเคลื่อนที่ของวาล์ว ผู้ซื้อสามารถขอระเบียบปฏิบัติการตรวจสอบและแผนการสุ่มตัวอย่างก่อนทำการสั่งซื้อตามปริมาณ
การตรวจสอบย้อนกลับรหัสรุ่น ชุดการผลิต และบันทึกการทดสอบจะถูกเก็บรักษาไว้ ดังนั้นหากเกิดปัญหาในภาคสนาม ประชากรที่ได้รับผลกระทบจะถูกแยกออกจากกัน แทนที่จะปฏิบัติต่อแอคชูเอเตอร์ทุกตัวในโครงการในฐานะผู้ต้องสงสัย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฐานการผลิตและระบบคุณภาพของ Kaiye โปรดดูที่ข้อมูลบริษัทและภาพรวมการผลิต.
KY-KT-27 มีจำหน่ายเป็นยูนิตมาตรฐาน แต่มาตรฐานไม่ได้หมายความว่าคงที่ สำหรับผู้ซื้อ OEM และโครงการ โดยทั่วไปรายการต่อไปนี้จะได้รับการปรับแต่งโดยทั่วไปหลังจากการตรวจสอบทางเทคนิค:
แรงดันไฟฟ้าและตรรกะของไดรฟ์หากบอร์ดมิเตอร์ของคุณจ่ายไฟ 3.6 V, 5 V หรือ 12 V แทนที่จะเป็น 24 V คุณสามารถตรวจสอบและจับคู่ชุดขับเคลื่อนแอคชูเอเตอร์ได้ ขั้วสัญญาณควบคุมและตรรกะเปิด/ปิดสามารถจัดตำแหน่งให้สอดคล้องกับบอร์ดของคุณได้
สายเคเบิลและขั้วต่อคุณสามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับตัวเรือนมิเตอร์และส่วนติดตั้งชุดประกอบของคุณได้
แรงบิดและอัตราทดเกียร์สำหรับวาล์วที่มีแรงบิดที่นั่งสูงกว่าหรือรูปทรงก้านที่แตกต่างกัน อัตราทดเกียร์ทางเลือกหรือระดับมอเตอร์อาจมีความเหมาะสมมากกว่าการกำหนดค่ามาตรฐาน 2400:1
การสร้างแบรนด์และบรรจุภัณฑ์การทำเครื่องหมายบนฉลากส่วนตัว บรรจุภัณฑ์ที่เป็นกลาง และการติดฉลากเฉพาะโครงการมีไว้สำหรับการสั่งซื้อตามปริมาณ
โดยทั่วไปขั้นต่ำสำหรับการกำหนดค่ามาตรฐานเริ่มต้นที่ 500 ชิ้น แรงดันไฟฟ้า สายเคเบิล หรือการสร้างแบรนด์ที่ปรับแต่งเองอาจต้องมีขั้นต่ำที่สูงกว่าและขั้นตอนการอนุมัติตัวอย่าง ระยะเวลารอคอยสำหรับหน่วยมาตรฐานโดยทั่วไปคือ 15-25 วันทำการหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมใช้งานของส่วนประกอบ MOQ สุดท้ายและเวลานำได้รับการยืนยันตามใบเสนอราคา
ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?
การกำหนดค่ามาตรฐานเริ่มต้นที่ 500 ชิ้น แรงดันไฟฟ้า สายเคเบิล ขั้วต่อ หรือการสร้างแบรนด์ที่ปรับแต่งเองอาจต้องมีขั้นต่ำที่สูงกว่าและขั้นตอนการอนุมัติตัวอย่าง
สามารถปรับแต่งแอคชูเอเตอร์สำหรับ 3.6V, 5V หรือ 12V ได้หรือไม่
ใช่. หน่วยมาตรฐานคือ 24V DC แต่สามารถตรวจสอบไดรฟ์และจับคู่กับระบบ 3.6V, 5V หรือ 12V ได้หลังจากการประเมินทางเทคนิค
ระยะเวลารอคอยคืออะไร?
โดยทั่วไปหน่วยมาตรฐานจะใช้เวลา 15-25 วันทำการหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมใช้งานของส่วนประกอบ
มันปิดวาล์วอัตโนมัติเมื่อมีน้ำรั่วหรือไม่?
ใช่ เมื่อสายสัญญาณเตือนการรั่วไหลตรวจพบการสัมผัสกับน้ำ แอคทูเอเตอร์จะขับเคลื่อนวาล์วให้ปิดและเปิดใช้งานไฟแสดงสัญญาณเตือนสีแดง
