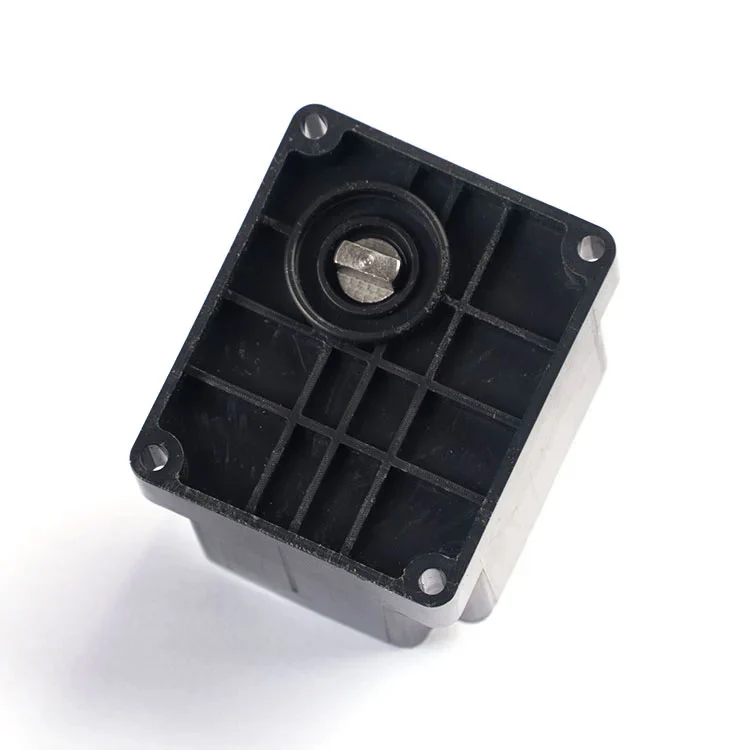

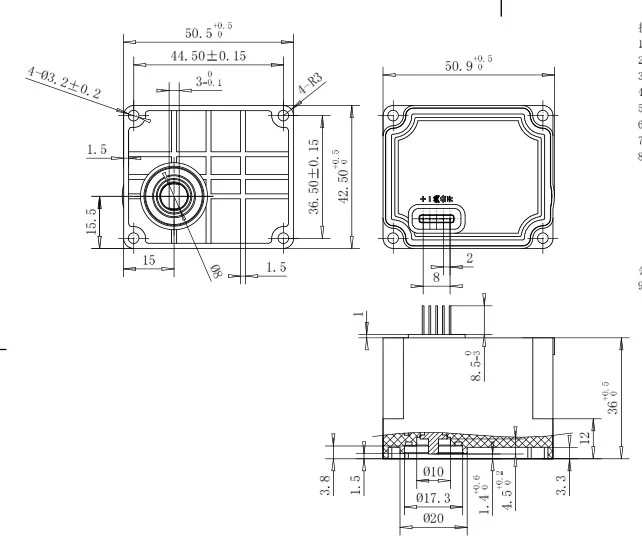

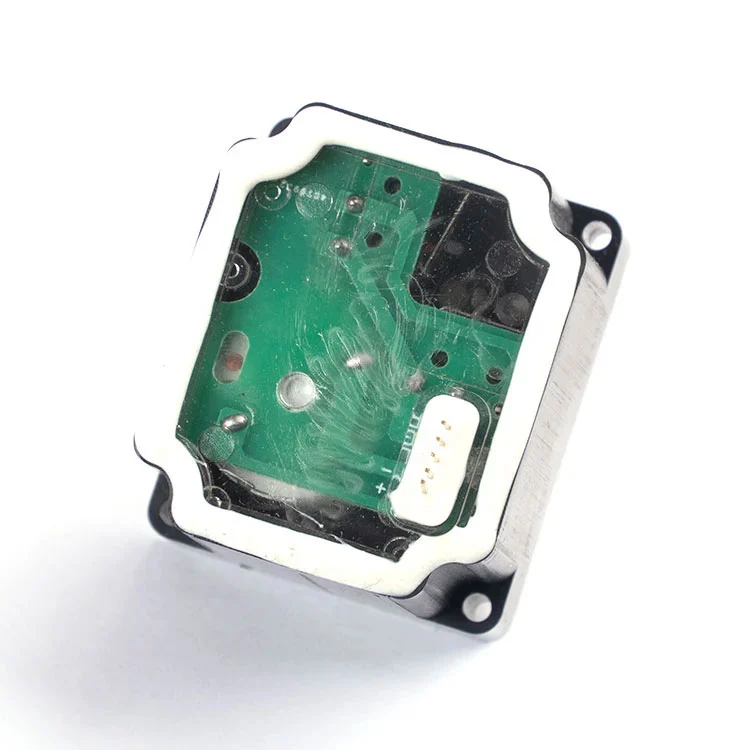

มิเตอร์น้ำ 3.6V แอคชูเอเตอร์แบบไม่มีสายไฟสำหรับมาตรวัดน้ำอัจฉริยะ DN15–DN25
การเชื่อมต่อแบบพลักแอนด์เพลย์ 5 พิน 2.0 มม. แบบไม่มีสาย ไม่ต้องเชื่อมสายเคเบิล 3.6V DC · ใช้งานได้ 2.5–5V · ลดแบบคู่: 2400:1 สำหรับ DN15–DN20, 3700:1 สำหรับ DN25 · แรงบิด ≥1.8–2.7 N·m · กระแสไฟทำงาน ≤25 mA · กระแสไฟโรเตอร์แบบล็อก 450 mA · เปิด/ปิด ≤10–16 วินาที · IP67
ออกแบบมาสำหรับการประกอบมิเตอร์อัตโนมัติและแท่นมิเตอร์อัจฉริยะที่ใช้พลังงานแบตเตอรี่ ฟังก์ชันพินและลำดับสามารถปรับแต่งได้
คำจำกัดความของพิน OEM ตัวเชื่อมต่อ และการปรับแต่งแบรนด์ ขั้นต่ำและเวลานำได้รับการยืนยันในใบเสนอราคาส่งข้อมูลจำเพาะของแพลตฟอร์มมิเตอร์ของคุณเพื่อรับใบเสนอราคาที่ตรงกัน
หากคุณกำลังจัดหาแอคชูเอเตอร์สำหรับสายการผลิตมิเตอร์น้ำอัจฉริยะ คำถามเกี่ยวกับการอนุมัติเป็นสิ่งที่คาดเดาได้: การเชื่อมต่อจำเป็นต้องเชื่อมสายเคเบิลหรือไม่ แรงบิดจะค้างอยู่ที่วาล์วที่เก่าแล้วหรือไม่ และคำจำกัดความของพินจะตรงกับแผงมิเตอร์ของคุณหรือไม่โดยไม่ต้องทำการปรับปรุงใหม่ แอคชูเอเตอร์แบบไม่มีสายนี้สร้างขึ้นจากข้อจำกัดทั้งสามประการนี้
Kaiye ได้ผลิตแอคชูเอเตอร์มาตรวัดน้ำนับตั้งแต่มีการนำระบบมิเตอร์อัจฉริยะมาใช้ในช่วงแรก โดยมีกำลังการผลิตแอคชูเอเตอร์ต่อปีที่10 ล้านชุดและประสบการณ์การผลิตฮาร์ดแวร์และวาล์วควบคุมมากกว่า 30 ปี แอคชูเอเตอร์แบบไม่มีสายไฟนี้เป็นส่วนหนึ่งของแพลตฟอร์มที่ได้รับการพิสูจน์แล้วด้านปริมาณ ซึ่งออกแบบมาเพื่อการรวม OEM ความสม่ำเสมอของแบทช์ และเวลารอคอยสินค้าที่คาดการณ์ได้
ด้านล่างนี้คุณจะพบกับการเปรียบเทียบการเชื่อมต่อ พารามิเตอร์การทำงาน คำจำกัดความของพิน ขีดจำกัดในการจัดซื้อ และคำถามทางเทคนิคที่ทีมวิศวกรของคุณจะถามก่อนที่จะอนุมัติตัวอย่าง
จัดตำแหน่งปลั๊ก 5 ขาขนาด 2.0 มม. ให้ตรงกับช่องเสียบแผงมิเตอร์ และยึดแอคทูเอเตอร์ไว้บนก้านวาล์ว
ตรวจสอบว่าปลั๊กเข้าที่แล้วและหน้าสัมผัสพินมั่นคง ไม่จำเป็นต้องเชื่อมสายเคเบิล
เปิดเครื่องและตรวจสอบการตอบสนองแบบเปิด/ปิด การดึงกระแส และการเคลื่อนที่ของวาล์วก่อนปล่อยชุดงาน
The table below reflects the standard no-wire actuator configuration. ในกรณีที่แท่นมิเตอร์ของคุณทำงานบนแรงดันไฟฟ้า กราฟแรงบิด หรือคำจำกัดความของพินที่แตกต่างกัน พารามิเตอร์เหล่านี้สามารถปรับแต่งได้ในระหว่างการตรวจสอบของ OEM
| พารามิเตอร์ | ค่ามาตรฐาน | หมายเหตุการจัดซื้อจัดจ้าง |
|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์กระแสตรง | ยืนยันความเข้ากันได้กับชุดแบตเตอรี่มิเตอร์ |
| ช่วงแรงดันไฟฟ้าที่ใช้งานได้ | 2.5–5 โวลต์กระแสตรง | แรงดันไฟฟ้าที่สูงขึ้นภายในช่วงจะให้แรงบิดที่มากขึ้นแต่ทำให้อายุการใช้งานสั้นลง |
| การดำเนินงานในปัจจุบัน | ≤25 มิลลิแอมป์ | งบประมาณสำหรับกระแสสูงสุดในระหว่างการเดินทางของวาล์ว ไม่ใช่แค่สแตนด์บายเท่านั้น |
| กระแสไฟโรเตอร์ที่ถูกล็อค | ประมาณ 450 mA (มอเตอร์ซีรีส์ 300) | มีประโยชน์สำหรับขนาดวงจรขับและป้องกัน |
| อัตราส่วนลด | 2400:1 (DN15–DN20) 3700:1 (DN25) |
จับคู่อัตราส่วนการลดขนาดวาล์ว ห้ามใช้ 2400:1 กับ DN25 |
| แรงบิดเอาท์พุต | ≥1.8 นิวตันเมตร (2400:1) ≥2.7 นิวตันเมตร (3700:1) |
ตรวจสอบแรงบิดที่นั่งวาล์วและขนาดท่อ |
| เวลาเปิด/ปิด | ≤10 วินาที (2400:1) ≤16 วินาที (3700:1) |
เปิดเพื่อปิดหรือปิดเพื่อเปิดที่แรงดันไฟฟ้าที่กำหนด |
| ระดับการกันน้ำ | IP67 | กันฝุ่นและป้องกันการแช่น้ำชั่วคราว |
| การเชื่อมต่อ | ปลั๊กแอนด์เพลย์ 5 พินขนาด 2.0 มม. ไม่ต้องเชื่อมสายเคเบิล | ฟังก์ชันพินและลำดับสามารถปรับแต่งได้ |
หากแผงมิเตอร์ของคุณใช้การกำหนดพินที่แตกต่างกันหรือคาดว่าจะมีขั้วต่อที่แตกต่างกัน ทีมวิศวกรของ Kaiye สามารถตรวจสอบอินเทอร์เฟซและเสนอการกำหนดค่าที่ตรงกัน แทนที่จะบังคับปลั๊กมาตรฐานเข้ากับบอร์ดที่เข้ากันไม่ได้
แอคชูเอเตอร์ใช้อินเทอร์เฟซ 5 พินมาตรฐาน 2.0 มม. ฟังก์ชันพินและลำดับสามารถปรับแต่งได้ตามความต้องการของโปรเจ็กต์ของคุณ
| หมายเลขพิน (2.0 มม.) | นิยามฟังก์ชันพิน |
|---|---|
| I | สัญญาณควบคุมการเปิดวาล์ว |
| ครั้งที่สอง | เทอร์มินัลทั่วไป (COM) |
| ที่สาม | สัญญาณควบคุมการปิดวาล์ว |
| IV | ไฟกระแสตรงเป็นบวก (+) |
| V | กระแสตรงเป็นลบ (-) |
หมุดไฟฟ้าPin IV และ V ป้อนมอเตอร์ขับเคลื่อน วงจรขับเคลื่อนควรมีขนาดสำหรับกระแสไฟโรเตอร์แบบล็อกที่ 450 mA แม้ว่ากระแสไฟในการทำงานปกติจะอยู่ที่ ≤25 mA เนื่องจากบ่าวาล์วอาจต้องการกระแสไฟที่สูงขึ้นในช่วงสั้นๆ แนะนำให้ใช้การป้องกันขั้วย้อนกลับบนแผงมิเตอร์ หากแอคชูเอเตอร์สามารถเปลี่ยนได้ในสนาม
หมุดควบคุมPin I, II, and III carry open/close control and COM. วงจรนี้ควรถือเป็นอินพุตควบคุม ไม่ใช่สายไฟ และควรเป็นอิสระจากโมดูลการสื่อสาร เพื่อที่ว่าความล้มเหลวในการสื่อสารจะไม่ปิดการทำงานของการควบคุมวาล์ว
ก่อนปล่อยปริมาตร ผู้ซื้อควรยืนยันลำดับพิน การวางแนวปลั๊ก และตำแหน่งแอคชูเอเตอร์ภายในตัวเรือนมิเตอร์ Kaiye สามารถจัดหาตัวอย่างสำหรับตรวจสอบความพอดีทางกลและไฟฟ้าก่อนสั่งผลิต
แอคชูเอเตอร์อยู่ในตำแหน่งสำหรับแพลตฟอร์มมิเตอร์อัจฉริยะ ซึ่งการประกอบแบบปลั๊กแอนด์เพลย์ การดึงกระแสไฟต่ำ และการเชื่อมต่อพินที่เสถียรมีความสำคัญมากกว่าการสั่งงานด้วยความเร็วสูง การใช้งานปริมาณทั่วไปได้แก่:
เนื่องจากแอคชูเอเตอร์เป็นส่วนหนึ่งของแพลตฟอร์มส่วนประกอบมาตรวัดน้ำที่กว้างขึ้นของ Kaiye ผู้ซื้อที่จัดหาส่วนประกอบหลายรายการจึงสามารถรวมคุณสมบัติและการขนส่งเข้าด้วยกันได้ หากโครงการของคุณต้องการการสื่อสารไร้สายที่ระดับมิเตอร์ด้วย แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานร่วมกับ Kaiye’sมิเตอร์น้ำไร้สายแพลตฟอร์ม. คุณยังสามารถตรวจสอบแบบเต็มได้ช่วงตัวกระตุ้นมาตรวัดน้ำสำหรับรุ่นที่เกี่ยวข้อง
สำหรับผู้ซื้อ B2B “ผู้ผลิต” ควรหมายถึงการควบคุมกระบวนการ ไม่ใช่แค่บริษัทการค้าที่มีแค็ตตาล็อก Kaiye ดำเนินการระบบคุณภาพ ISO 9001 ดำเนินการผลิตอัตโนมัติสำหรับชุดแอคชูเอเตอร์ และผลิตแอคทูเอเตอร์แบบมาตรวัดน้ำมานานกว่าสองทศวรรษ แอคชูเอเตอร์แบบไม่มีลวดนี้ได้รับประโยชน์จากฐานการผลิตดังกล่าวในสามวิธีที่เป็นรูปธรรม:
ความสม่ำเสมอของแบทช์การเชื่อมต่อแบบไม่มีสายช่วยขจัดการเชื่อมสายเคเบิลด้วยตนเอง ซึ่งเป็นหนึ่งในแหล่งที่มาที่ใหญ่ที่สุดของความแปรผันระหว่างหน่วยต่อหน่วยในการประกอบแอคชูเอเตอร์ การประกอบอัตโนมัติและขนาดพินที่ควบคุมจะช่วยลดความผันแปรของความต้านทานการสัมผัสและเวลาตอบสนอง
การตรวจสอบที่เข้ามาและการทดสอบขั้นสุดท้ายการผลิตมาตรฐานประกอบด้วยการตรวจสอบการทำงานสำหรับการดึงกระแสไฟฟ้า เวลาตอบสนอง และการเคลื่อนที่ของวาล์ว ผู้ซื้อสามารถขอระเบียบปฏิบัติการตรวจสอบและแผนการสุ่มตัวอย่างก่อนทำการสั่งซื้อตามปริมาณ
การตรวจสอบย้อนกลับรหัสรุ่น ชุดการผลิต และบันทึกการทดสอบจะถูกเก็บรักษาไว้ ดังนั้นหากเกิดปัญหาในภาคสนาม ประชากรที่ได้รับผลกระทบจะถูกแยกออกจากกัน แทนที่จะปฏิบัติต่อแอคชูเอเตอร์ทุกตัวในโครงการในฐานะผู้ต้องสงสัย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฐานการผลิตและระบบคุณภาพของ Kaiye โปรดดูที่ข้อมูลบริษัทและภาพรวมการผลิต.
แอคชูเอเตอร์แบบไม่มีสายมีจำหน่ายเป็นยูนิตมาตรฐาน แต่มาตรฐานไม่ได้หมายความว่าเป็นแบบคงที่ สำหรับผู้ซื้อ OEM และโครงการ โดยทั่วไปรายการต่อไปนี้จะได้รับการปรับแต่งโดยทั่วไปหลังจากการตรวจสอบทางเทคนิค:
คำจำกัดความและลำดับของพินฟังก์ชั่นพินและลำดับพินสามารถจัดให้สอดคล้องกับแผงมิเตอร์ของคุณได้
ขั้วต่อและที่อยู่อาศัยสามารถระบุประเภทปลั๊ก การวางแนว และตัวเรือนแอคชูเอเตอร์เพื่อให้ตรงกับกล่องมิเตอร์และฟิกซ์เจอร์การประกอบของคุณได้
อัตราส่วนการลดหากขนาดวาล์วของคุณอยู่นอก DN15–DN25 หรือแรงบิดของเบาะนั่งผิดปกติ อัตราทดเกียร์สำรองหรือระดับมอเตอร์อาจมีความเหมาะสมมากกว่าการกำหนดค่ามาตรฐาน 2400:1 หรือ 3700:1
การสร้างแบรนด์และบรรจุภัณฑ์การทำเครื่องหมายบนฉลากส่วนตัว บรรจุภัณฑ์ที่เป็นกลาง และการติดฉลากเฉพาะโครงการมีไว้สำหรับการสั่งซื้อตามปริมาณ
โดยทั่วไป MOQ และเวลานำจะได้รับการยืนยันตามใบเสนอราคา การจัดส่งแบบมาตรฐานโดยทั่วไปจะใช้เวลา 15-30 วันหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมของส่วนประกอบ
“ไม่มีสาย” หมายความว่าอย่างไรกับแอคชูเอเตอร์นี้?
หมายถึงการเชื่อมต่อแบบไม่มีสาย: แอคชูเอเตอร์เสียบโดยตรงเข้ากับฐานมิเตอร์และโมดูลอิเล็กทรอนิกส์ผ่านอินเทอร์เฟซ 5 พินขนาด 2.0 มม. โดยไม่ต้องเชื่อมสายเคเบิล This simplifies assembly and supports automated production lines.
แอคชูเอเตอร์แบบไม่มีสายเหมาะกับมิเตอร์น้ำรุ่นใด
ออกแบบมาสำหรับมาตรวัดน้ำอัจฉริยะ DN15–DN25 ใช้การลดขนาด 2400:1 สำหรับเมตร DN15 และ DN20 และลดขนาด 3700:1 สำหรับเมตร DN25
คำจำกัดความของพินคืออะไร?
คำจำกัดความ 5 พินมาตรฐาน 2.0 มม. คือ: I วาล์วเปิดสัญญาณควบคุม, II เทอร์มินัลทั่วไป (COM), III สัญญาณควบคุมปิดวาล์ว, IV DC power บวก (+), V DC power ลบ (-) ฟังก์ชันพินและลำดับสามารถปรับแต่งได้
สามารถปรับแต่งคำจำกัดความของพิน สายเคเบิล หรือตราสินค้าได้หรือไม่
ใช่. ฟังก์ชั่นพิน ลำดับพิน ประเภทตัวเชื่อมต่อ และการทำเครื่องหมายฉลากส่วนตัวสามารถระบุได้สำหรับการสั่งซื้อปริมาณหลังจากการตรวจสอบทางเทคนิคแล้ว
เวลาในการจัดส่งสำหรับคำสั่งซื้อปกติคือเท่าไร?
โดยทั่วไประยะเวลาในการจัดส่งคือ 15–30 วัน และอาจสั้นกว่าหรือนานกว่านั้นขึ้นอยู่กับระยะเวลาของรุ่นและปริมาณการสั่งซื้อ
