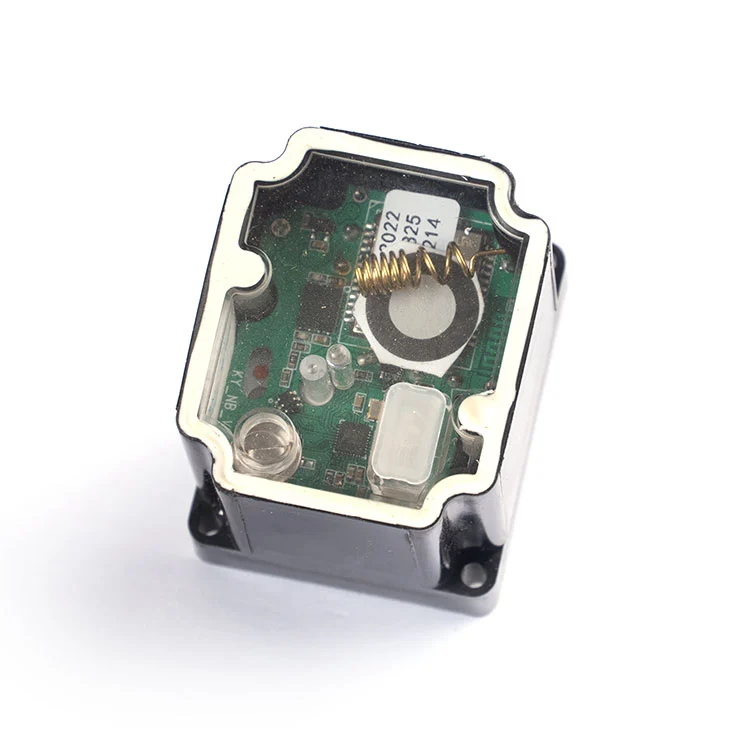

ตัวกระตุ้นแบบโมดูลาร์มาตรวัดน้ำ

สิ่งที่ตัวกระตุ้นแบบโมดูลาร์แก้ปัญหาได้จริงสำหรับผู้ซื้อ

ปัญหาการรวมตัวกระตุ้นแบบโมดูลาร์ส่วนใหญ่ไม่ได้มาจากมอเตอร์ สาเหตุมาจากการเลือกอัตราส่วนการลดขนาดของวาล์วไม่ถูกต้อง กระแสไฟที่ดึงแบตเตอรี่ออกเร็วกว่าที่คาดไว้ หรือคำจำกัดความของขั้วต่อและสายไฟที่ไม่ตรงกับแผงมิเตอร์ แอคชูเอเตอร์นี้จะจัดการกับจุดล้มเหลวทั้งสามจุดโดยตรง

• อัตราส่วนคู่ที่ตรงกับขนาดวาล์ว2400:1 สำหรับ DN15–DN20 และ 3700:1 สำหรับ DN25 รุ่น 3700:1 ให้แรงบิด ≥2.7 N·m เพื่อรองรับแรงบิดที่นั่งที่สูงขึ้นของวาล์ว DN25 ในขณะที่รุ่น 2400:1 คงเวลาตอบสนองไว้ที่ ≤10 วินาทีสำหรับรูเจาะขนาดเล็ก
• การดึงกระแสไฟต่ำสำหรับมิเตอร์ที่ใช้พลังงานจากแบตเตอรี่กระแสไฟฟ้าในการทำงานคือ ≤25 mA ที่กระแสไฟที่กำหนด 3.6V โดยมีกระแสไฟโรเตอร์แบบล็อคอยู่ที่ 450 mA กระแสไฟฟ้าในการทำงานต่ำช่วยให้แอคชูเอเตอร์ทำงานจากชุดแบตเตอรี่โดยไม่มีการระบายมากเกินไป ในขณะที่รูปโรเตอร์ที่ล็อคไว้จะบอกวงจรไดรเวอร์ของคุณถึงสิ่งที่คาดหวังระหว่างบ่าวาล์ว
• ขั้วต่อ PH-type 4P, 6 สายสายสัญญาณ 4 เส้นพร้อมสายไฟ 2 เส้น ตัวเชื่อมต่อนี้มีไว้สำหรับแพลตฟอร์มมิเตอร์แบบโมดูลาร์โดยที่แอคชูเอเตอร์เสียบเข้ากับบอร์ดแทนที่จะใช้สายไฟแบบแข็ง
• IP67 สำหรับบ่อมิเตอร์วัดความชื้นและกลางแจ้งตัวเครื่องได้รับการจัดอันดับ IP67 สำหรับการแช่ชั่วคราวและฝุ่นละออง เหมาะสำหรับกล่องมิเตอร์กลางแจ้ง หลุมใต้ดิน และตู้สาธารณูปโภคที่มีความชื้น

ข้อมูลจำเพาะทางเทคนิคที่ผู้ซื้อควรตรวจสอบก่อนสั่งซื้อ

ตารางด้านล่างแสดงถึงการกำหนดค่าแอคชูเอเตอร์แบบโมดูลาร์มาตรฐาน ในกรณีที่แท่นมิเตอร์ของคุณทำงานบนแรงดันไฟฟ้า กราฟแรงบิด หรือรูปแบบตัวเชื่อมต่อที่แตกต่างกัน พารามิเตอร์เหล่านี้สามารถปรับแต่งได้ในระหว่างการตรวจสอบของ OEM

หากแผงมิเตอร์ของคุณใช้ขั้วต่ออื่นหรือคาดว่าจะใช้สายไฟที่แตกต่างกัน ทีมวิศวกรของ Kaiye สามารถตรวจสอบสายรัดและเสนอการกำหนดค่าที่ตรงกัน แทนที่จะบังคับปลั๊กมาตรฐานเข้ากับบอร์ดที่เข้ากันไม่ได้

การเดินสายไฟและตัวเชื่อมต่อ: สิ่งที่วิศวกรถามก่อน

สำหรับแท่นมิเตอร์แบบโมดูลาร์ แอคทูเอเตอร์จะใช้งานได้ดีพอๆ กับที่พอดีกับแผงมิเตอร์ ก้านวาล์ว และกล่องหุ้มเท่านั้น แอคชูเอเตอร์นี้ใช้ขั้วต่อ PH-type 4P ที่มีสายไฟ 6 เส้น: เส้นสัญญาณ 4 เส้นบวกสายไฟ 2 เส้น ปลั๊กได้รับการออกแบบให้เสียบเข้ากับแผงมิเตอร์โดยตรง แทนที่จะใช้สายไฟแบบแข็ง

การเดินสายไฟ.คู่กำลังป้อนมอเตอร์ขับเคลื่อน วงจรขับเคลื่อนควรมีขนาดสำหรับกระแสไฟโรเตอร์แบบล็อกที่ 450 mA แม้ว่ากระแสไฟในการทำงานปกติจะอยู่ที่ ≤25 mA เนื่องจากบ่าวาล์วอาจต้องการกระแสไฟที่สูงขึ้นในช่วงสั้นๆ แนะนำให้ใช้การป้องกันขั้วย้อนกลับบนแผงมิเตอร์ หากแอคชูเอเตอร์สามารถเปลี่ยนได้ในสนาม

การเดินสายสัญญาณ.เส้นสัญญาณ 4 เส้นมีการควบคุมการเปิด/ปิดและการตอบรับตำแหน่ง วงจรนี้ควรถือเป็นอินพุตควบคุม ไม่ใช่สายไฟ และควรเป็นอิสระจากโมดูลการสื่อสาร เพื่อที่ว่าความล้มเหลวในการสื่อสารจะไม่ปิดการทำงานของการควบคุมวาล์ว

คำจำกัดความของสายไฟเอกสารประกอบของผลิตภัณฑ์ปัจจุบันแสดงสายไฟ 6 เส้น แต่คำจำกัดความของสีต้องได้รับการยืนยันกับเอกสารข้อมูลจริงก่อนการผลิต ผู้ซื้อควรขอแผนภาพการเดินสายไฟขั้นสุดท้ายและ pinout ก่อนที่จะอนุมัติตัวอย่าง

อินเตอร์เฟซการติดตั้งแอคทูเอเตอร์ได้รับการออกแบบรอบๆ ก้านวาล์วและรูปแบบการติดตั้งที่ใช้กับตัววาล์วมิเตอร์อัจฉริยะแบบโมดูลาร์ DN15–DN25 ก่อนปล่อยปริมาตร ผู้ซื้อควรยืนยันก้านทรงสี่เหลี่ยม ระยะห่างของรูยึด และการวางแนวแอคชูเอเตอร์ภายในตัวเรือนมิเตอร์ Kaiye สามารถจัดหาตัวอย่างเพื่อตรวจสอบความพอดีทางกลก่อนสั่งผลิต

หากคุณกำลังจัดหาตัวเรือนมิเตอร์หรือชุดวาล์วทั้งชุด สามารถตรวจสอบแอคชูเอเตอร์ร่วมกับเปลือกมิเตอร์น้ำและตัววาล์วเพื่อลดความไม่ตรงกันของอินเทอร์เฟซในการประกอบ

ตำแหน่งที่ใช้ตัวกระตุ้นแบบโมดูลาร์: แอปพลิเคชันที่เหมาะสำหรับโครงการปริมาณมาก

แอคชูเอเตอร์อยู่ในตำแหน่งสำหรับแพลตฟอร์มมิเตอร์อัจฉริยะแบบโมดูลาร์ ซึ่งการทำงานที่ใช้พลังงานจากแบตเตอรี่ การดึงกระแสไฟต่ำ และขั้วต่อปลั๊กอินมีความสำคัญมากกว่าการกระตุ้นด้วยความเร็วสูง การใช้งานปริมาณทั่วไปได้แก่:

• มาตรวัดน้ำที่อยู่อาศัยอัจฉริยะ (DN15–DN20)การเปิด/ปิดจากระยะไกลสำหรับการควบคุมการเรียกเก็บเงิน การจัดการหนี้ค้างชำระ และการตอบสนองต่อการรั่วไหลในอาคารอพาร์ตเมนต์และบัญชีที่อยู่อาศัยที่บริหารจัดการโดยสาธารณูปโภค ใช้เวอร์ชัน 2400:1
• มิเตอร์เชิงพาณิชย์เชิงพาณิชย์และที่อยู่อาศัยขนาดใหญ่ (DN25)ในกรณีที่แรงบิดบ่าวาล์วสูงกว่าและต้องใช้เวอร์ชัน 3700:1 เพื่อรักษาการปิดที่เชื่อถือได้
• หลุมมิเตอร์แบบไม่ใช้ไฟฟ้าการติดตั้งมิเตอร์ใต้ดินและกลางแจ้งในกรณีที่สายไฟหลัก 220V หรือสายไฟเฉพาะใช้งานไม่ได้ และแอคทูเอเตอร์ทำงานจากแบตเตอรี่ของมิเตอร์
• แท่นมิเตอร์ OEMแอคชูเอเตอร์จ่ายให้กับผู้ผลิตมิเตอร์น้ำที่รวมแอคชูเอเตอร์แบบโมดูลาร์เข้ากับผลิตภัณฑ์มิเตอร์ของตนเองก่อนจัดส่งไปยังสาธารณูปโภค

เนื่องจากแอคชูเอเตอร์เป็นส่วนหนึ่งของแพลตฟอร์มส่วนประกอบมาตรวัดน้ำที่กว้างขึ้นของ Kaiye ผู้ซื้อที่จัดหาส่วนประกอบหลายรายการจึงสามารถรวมคุณสมบัติและการขนส่งเข้าด้วยกันได้ หากโครงการของคุณต้องการการสื่อสารไร้สายที่ระดับมิเตอร์ด้วย แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานร่วมกับ Kaiye’sมิเตอร์น้ำไร้สายแพลตฟอร์ม. คุณยังสามารถตรวจสอบแบบเต็มได้ช่วงตัวกระตุ้นมาตรวัดน้ำสำหรับรุ่นที่เกี่ยวข้อง

คุณภาพ ความสม่ำเสมอ และความหมายของ "ผู้ผลิต" ที่แท้จริงในที่นี้

สำหรับผู้ซื้อ B2B “ผู้ผลิต” ควรหมายถึงการควบคุมกระบวนการ ไม่ใช่แค่บริษัทการค้าที่มีแค็ตตาล็อก Kaiye ดำเนินการระบบคุณภาพ ISO 9001 ดำเนินการผลิตอัตโนมัติสำหรับชุดแอคชูเอเตอร์ และผลิตแอคทูเอเตอร์แบบมาตรวัดน้ำมานานกว่าสองทศวรรษ แอคชูเอเตอร์แบบโมดูลาร์นี้ได้รับประโยชน์จากฐานการผลิตดังกล่าวในสามวิธีที่เป็นรูปธรรม:

ความสม่ำเสมอของแบทช์เฟืองถูกกลึงตามขนาดที่ควบคุม การประกอบแบบอัตโนมัติช่วยลดความแปรผันของโครงเกียร์ แรงบิด และเวลาตอบสนองซึ่งเป็นสิ่งสำคัญเมื่อคุณติดตั้งแอคชูเอเตอร์หลายพันตัวในโครงการสาธารณูปโภค

การตรวจสอบที่เข้ามาและการทดสอบขั้นสุดท้ายการผลิตมาตรฐานประกอบด้วยการตรวจสอบการทำงานสำหรับการดึงกระแสไฟฟ้า เวลาตอบสนอง และการเคลื่อนที่ของวาล์ว ผู้ซื้อสามารถขอระเบียบปฏิบัติการตรวจสอบและแผนการสุ่มตัวอย่างก่อนทำการสั่งซื้อตามปริมาณ

การตรวจสอบย้อนกลับรหัสรุ่น ชุดการผลิต และบันทึกการทดสอบจะถูกเก็บรักษาไว้ ดังนั้นหากเกิดปัญหาในภาคสนาม ประชากรที่ได้รับผลกระทบจะถูกแยกออกจากกัน แทนที่จะปฏิบัติต่อแอคชูเอเตอร์ทุกตัวในโครงการในฐานะผู้ต้องสงสัย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฐานการผลิตและระบบคุณภาพของ Kaiye โปรดดูที่ข้อมูลบริษัทและภาพรวมการผลิต.

ข้อกำหนดการปรับแต่งและการจัดซื้อ OEM

แอคชูเอเตอร์แบบโมดูลาร์มีจำหน่ายเป็นยูนิตมาตรฐาน แต่มาตรฐานไม่ได้หมายความว่าเป็นแบบคงที่ สำหรับผู้ซื้อ OEM และโครงการ โดยทั่วไปรายการต่อไปนี้จะได้รับการปรับแต่งโดยทั่วไปหลังจากการตรวจสอบทางเทคนิค:

สายเคเบิลและขั้วต่อคุณสามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับตัวเรือนมิเตอร์และส่วนติดตั้งชุดประกอบของคุณได้

คำจำกัดความของสายไฟและตรรกะการควบคุมการทำแผนที่สัญญาณเปิด/ปิดและขั้วไฟฟ้าสามารถจัดให้สอดคล้องกับแผงมิเตอร์ของคุณได้

อัตราส่วนการลดหากขนาดวาล์วของคุณอยู่นอก DN15–DN25 หรือแรงบิดของเบาะนั่งผิดปกติ อัตราทดเกียร์สำรองหรือระดับมอเตอร์อาจมีความเหมาะสมมากกว่าการกำหนดค่ามาตรฐาน 2400:1 หรือ 3700:1

การสร้างแบรนด์และบรรจุภัณฑ์การทำเครื่องหมายบนฉลากส่วนตัว บรรจุภัณฑ์ที่เป็นกลาง และการติดฉลากเฉพาะโครงการมีไว้สำหรับการสั่งซื้อตามปริมาณ

โดยทั่วไป MOQ และเวลานำจะได้รับการยืนยันตามใบเสนอราคา การจัดส่งแบบมาตรฐานโดยทั่วไปจะใช้เวลา 15-30 วันหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมของส่วนประกอบ

คำถามที่พบบ่อยเกี่ยวกับการจัดซื้อจัดจ้าง

แอคชูเอเตอร์แบบโมดูลาร์เหมาะกับมาตรวัดน้ำอัจฉริยะแบบใด
แอคชูเอเตอร์ได้รับการออกแบบมาสำหรับมาตรวัดน้ำอัจฉริยะ DN15–DN25 ใช้การลดขนาด 2400:1 สำหรับมิเตอร์ DN15 และ DN20 และใช้การลดขนาด 3700:1 สำหรับมิเตอร์ DN25 ซึ่งตรงกับข้อกำหนดการควบคุมวาล์วของแต่ละลำกล้อง

ข้อดีของการใช้กระแสไฟฟ้าต่ำ (≤25 mA) คืออะไร?
กระแสไฟฟ้าในการทำงานต่ำจะช่วยลดการใช้พลังงานสำหรับมิเตอร์ที่ใช้พลังงานจากแบตเตอรี่ ขยายรอบการเปลี่ยนแบตเตอรี่ และลดความร้อนและเสียงรบกวนระหว่างการทำงาน

คอนเน็กเตอร์และการกำหนดค่าสายไฟคืออะไร?
แอคชูเอเตอร์ใช้ขั้วต่อ PH-type 4P ที่มีสายไฟ 6 เส้น: เส้นสัญญาณ 4 เส้นบวกสายไฟ 2 เส้น ยืนยันคำจำกัดความสีสายไฟที่แน่นอนกับเอกสารข้อมูลผลิตภัณฑ์จริงก่อนสั่งซื้อ

สามารถปรับแต่งสายเคเบิล ขั้วต่อ หรือตราสินค้าได้หรือไม่
ใช่. สามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี ประเภทคอนเนคเตอร์ และการทำเครื่องหมายฉลากส่วนตัวสำหรับการสั่งซื้อตามปริมาณได้

เวลาในการจัดส่งสำหรับคำสั่งซื้อปกติคือเท่าไร?
โดยทั่วไประยะเวลาในการจัดส่งคือ 15–30 วัน และอาจสั้นกว่าหรือนานกว่านั้นขึ้นอยู่กับระยะเวลาของรุ่นและปริมาณการสั่งซื้อ
