หากคุณกำลังจัดหาตัวกระตุ้นวาล์วที่ใช้พลังงานจากแบตเตอรี่สำหรับมิเตอร์น้ำอัจฉริยะ คำถามสำคัญๆ มักจะเหมือนเดิมเสมอ: มันจะเก็บแรงบิดบนวาล์วที่มีอายุมากหรือไม่ มันจะทำงานบนชุดเซลล์แห้งของมิเตอร์ได้นานเท่าใด และสายไฟจะตรงกับแผงมิเตอร์ของคุณหรือไม่โดยไม่ต้องทำการซ่อมแซมใหม่ แอคชูเอเตอร์ 3.6V นี้สร้างขึ้นจากข้อจำกัดทั้งสามประการดังกล่าว
Kaiye ได้ผลิตแอคชูเอเตอร์มาตรวัดน้ำนับตั้งแต่มีการนำระบบมิเตอร์อัจฉริยะมาใช้ในช่วงแรก โดยมีกำลังการผลิตแอคชูเอเตอร์ต่อปีที่10 ล้านชุดและประสบการณ์การผลิตฮาร์ดแวร์และวาล์วควบคุมมากกว่า 30 ปี แอคชูเอเตอร์เซลล์แห้งนี้เป็นส่วนหนึ่งของแพลตฟอร์มที่ได้รับการพิสูจน์แล้วในปริมาตร ซึ่งออกแบบมาเพื่อการรวม OEM ความสม่ำเสมอของแบทช์ และเวลารอคอยสินค้าที่คาดการณ์ได้
ด้านล่างนี้คุณจะพบกับพารามิเตอร์การทำงานจริง ลอจิกการเดินสายไฟ ขีดจำกัดในการจัดซื้อ และคำถามทางเทคนิคที่ทีมวิศวกรของคุณจะถามก่อนที่จะอนุมัติตัวอย่าง
ความล้มเหลวของวาล์วมิเตอร์ที่ใช้พลังงานแบตเตอรี่ส่วนใหญ่ไม่ได้มาจากมอเตอร์ สาเหตุเหล่านี้มาจากแรงบิดที่ลัดวงจรบนวาล์วที่เก่าแล้ว กระแสไฟที่ดึงแบตเตอรี่ออกเร็วกว่าที่คาดไว้ หรือสายไฟที่ไม่ตรงกับแผงมิเตอร์ แอคชูเอเตอร์นี้จะจัดการกับจุดล้มเหลวทั้งสามจุดโดยตรง
พิกัดที่ ≥1.8 N·m ผ่านการลดเกียร์โลหะ 1500:1 ตัวกระตุ้นมีขนาดสำหรับวาล์วมาตรวัดน้ำเจาะขนาดเล็ก เฟืองโลหะผ่านการตัดเฉือนโดยไม่ผ่านการเผาผนึก ซึ่งรักษาแรงบิดเอาต์พุตตลอดการหมุนรอบที่ยาวนาน และลดความเสี่ยงที่ฟันหลุดภายใต้สภาวะแผงลอย
กระแสไฟในการทำงานคือ ≤25 mA ที่แรงดันไฟปกติ 3.6V โดยมีกระแสไฟโรเตอร์แบบล็อคอยู่ที่ 550 mA กระแสไฟในการทำงานต่ำคือสิ่งที่ช่วยให้แอคชูเอเตอร์ทำงานจากชุดเซลล์แห้งมาตรฐานโดยไม่มีการสิ้นเปลืองแบตเตอรี่มากเกินไป ในขณะที่รูปโรเตอร์ที่ล็อคไว้จะบอกวงจรไดรเวอร์ของคุณถึงสิ่งที่คาดหวังระหว่างที่นั่งวาล์ว

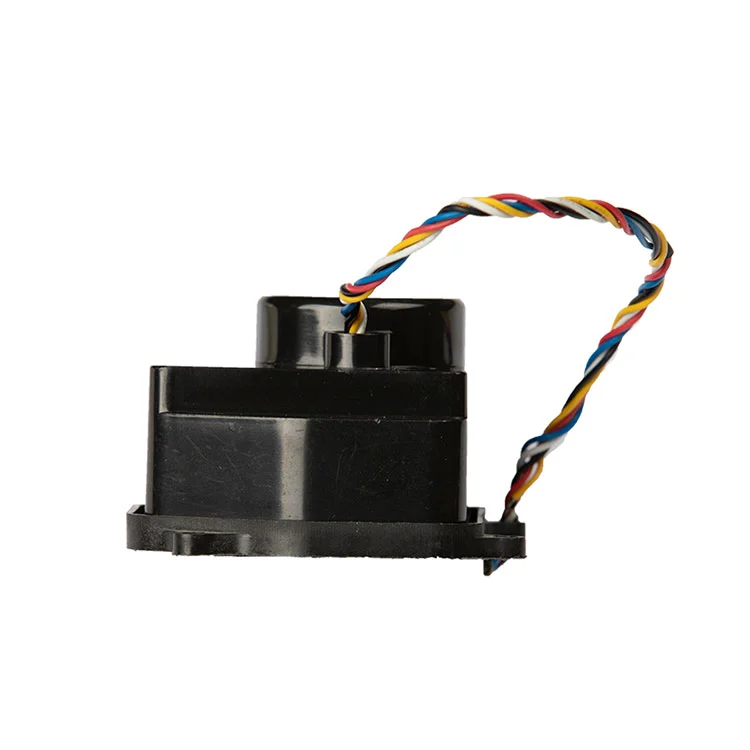

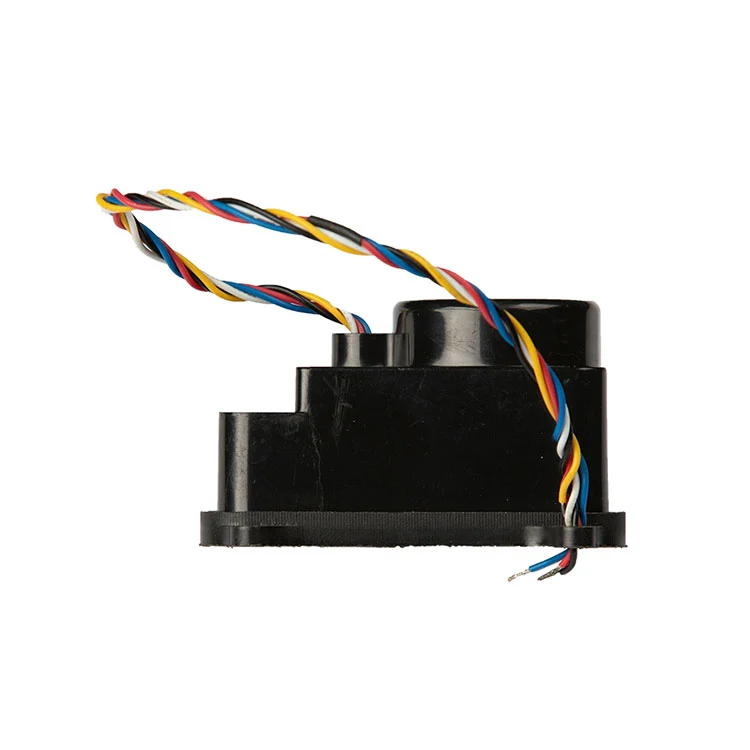

ลบสีแดง, บวกสีดำ, เปิดสีน้ำเงิน, COM สีขาว, ปิดสีเหลือง รูปแบบการเดินสายไฟแยกกำลังไฟออกจากสัญญาณควบคุมเปิด/ปิด ดังนั้นแอคชูเอเตอร์จึงสามารถขับเคลื่อนด้วยลอจิกควบคุมที่มีอยู่ของแผงมิเตอร์โดยไม่ต้องเพิ่มแผงรีเลย์แยกต่างหาก
แอคชูเอเตอร์มีไว้สำหรับการติดตั้งในที่พักอาศัย ใต้ดิน และแบบไม่มีไฟฟ้า ซึ่งการใช้ไฟหลัก 220V หรือสายไฟเฉพาะไม่สามารถทำได้ รองรับการควบคุมวาล์วที่เสถียรและการตอบรับสัญญาณโดยไม่มีโครงสร้างพื้นฐานด้านพลังงานของไซต์งาน
ตารางด้านล่างแสดงการกำหนดค่าแอคทูเอเตอร์แบบเซลล์แห้งมาตรฐาน ในกรณีที่แท่นมิเตอร์ของคุณทำงานบนแรงดันไฟฟ้า กราฟแรงบิด หรือรูปแบบการเดินสายไฟที่แตกต่างกัน พารามิเตอร์เหล่านี้สามารถปรับแต่งได้ในระหว่างการตรวจสอบของ OEM
| พารามิเตอร์ | ค่ามาตรฐาน | หมายเหตุการจัดซื้อจัดจ้าง |
|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์กระแสตรง | ยืนยันความเข้ากันได้กับชุดเซลล์แห้งมิเตอร์ |
| ช่วงแรงดันไฟฟ้าที่ใช้งานได้ | 2.5–5 โวลต์กระแสตรง | แรงดันไฟฟ้าที่สูงขึ้นภายในช่วงจะให้แรงบิดที่มากขึ้นแต่ทำให้อายุการใช้งานสั้นลง |
| การดำเนินงานในปัจจุบัน | ≤25 มิลลิแอมป์ | งบประมาณสำหรับกระแสสูงสุดในระหว่างการเดินทางของวาล์ว ไม่ใช่แค่สแตนด์บายเท่านั้น |
| กระแสไฟโรเตอร์ที่ถูกล็อค | 550 มิลลิแอมป์ | มีประโยชน์สำหรับขนาดวงจรขับและป้องกัน |
| แรงบิดเอาท์พุต | ≥1.8 นิวตันเมตร | วัดที่แรงดันไฟฟ้าที่กำหนด ยืนยันกับแรงบิดที่นั่งวาล์ว |
| อัตราส่วนลด | 1500:1 | จับคู่กับแท่นวาล์วมาตรวัดน้ำขนาดเล็ก |
| เวลาตอบสนองของวาล์ว | ≤8 วิ | เปิดเพื่อปิดหรือปิดเพื่อเปิดที่แรงดันไฟฟ้าที่กำหนด |
| สายไฟ | ลบสีแดง, บวกสีดำ, เปิดสีน้ำเงิน, COM สีขาว, ปิดสีเหลือง | สามารถปรับแต่งความยาวสายเคเบิล ขั้วต่อ และสีของสายไฟได้ |
หากแผงมิเตอร์ของคุณจ่ายขั้วสัญญาณควบคุมที่แตกต่างกันหรือใช้ตัวเชื่อมต่ออื่น ทีมวิศวกรของ Kaiye สามารถตรวจสอบสายไฟและเสนอการกำหนดค่าที่ตรงกัน แทนที่จะบังคับสายรัดมาตรฐานเข้ากับแท่นมิเตอร์ที่เข้ากันไม่ได้

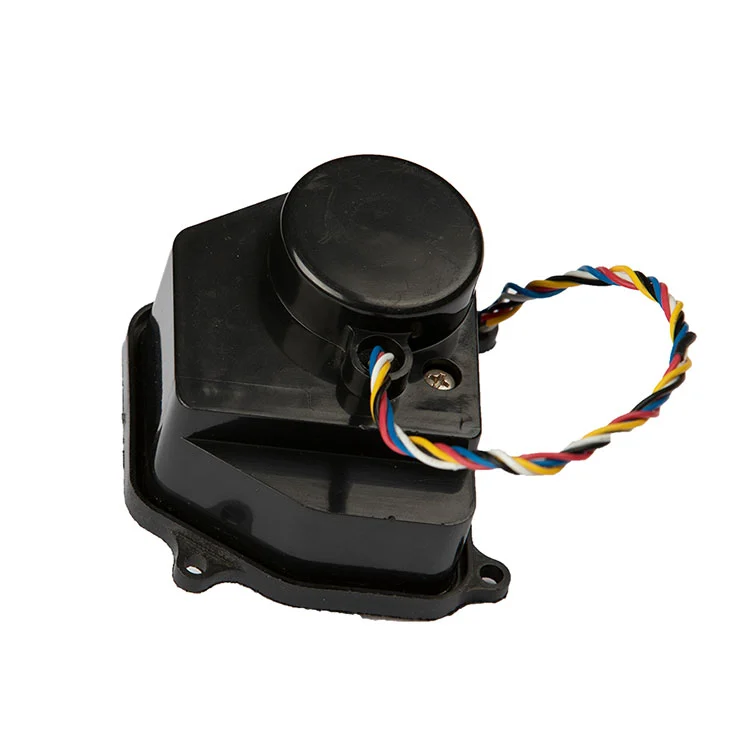

สำหรับผู้ซื้อ OEM แอคชูเอเตอร์จะใช้งานได้ดีพอๆ กับที่พอดีกับตัวเรือนมิเตอร์ ก้านวาล์ว และแผงควบคุมเท่านั้น แอคชูเอเตอร์เซลล์แห้งนี้ใช้โครงร่างขนาดกะทัดรัดสำหรับตู้มิเตอร์อัจฉริยะที่มีพื้นที่จำกัด โดยมีรูปแบบการเดินสายที่แยกกำลังไฟออกจากสัญญาณควบคุมเปิด/ปิด
การเดินสายไฟ.สีแดงคือค่าลบ สีดำคือค่าบวก วงจรขับเคลื่อนควรมีขนาดสำหรับกระแสไฟโรเตอร์แบบล็อกที่ 550 mA แม้ว่ากระแสไฟในการทำงานปกติจะอยู่ที่ ≤25 mA เนื่องจากบ่าวาล์วอาจต้องการกระแสไฟที่สูงขึ้นในช่วงสั้นๆ แนะนำให้ใช้การป้องกันขั้วย้อนกลับบนแผงมิเตอร์ หากแอคชูเอเตอร์สามารถเปลี่ยนได้ในสนาม
สายไฟควบคุม.สีฟ้าเปิด สีขาวคือ COM สีเหลืองปิด วงจรนี้ควรถือเป็นอินพุตควบคุม ไม่ใช่สายไฟ และควรเป็นอิสระจากโมดูลการสื่อสาร เพื่อที่ว่าความล้มเหลวในการสื่อสารจะไม่ปิดการทำงานของการควบคุมวาล์ว

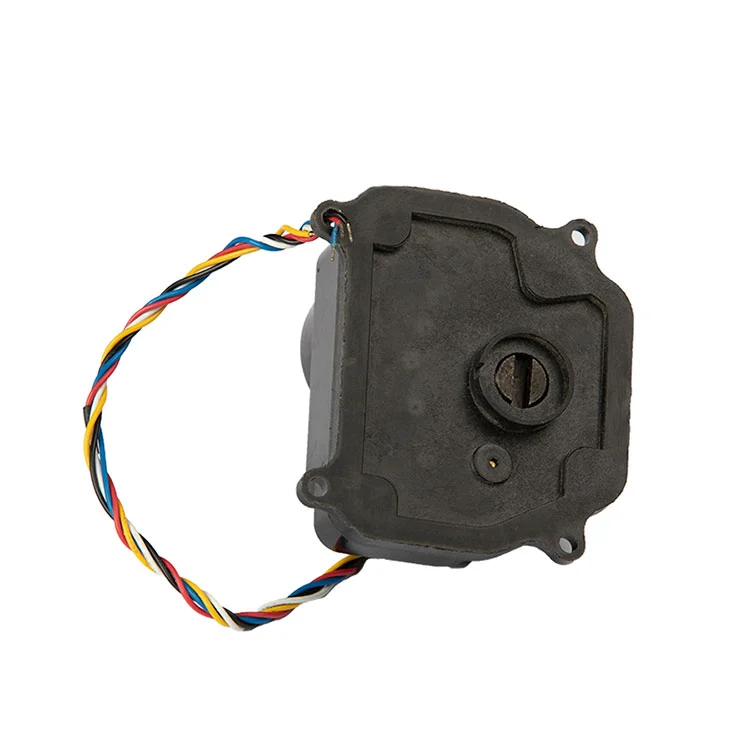

อินเตอร์เฟซการติดตั้งแอคทูเอเตอร์ได้รับการออกแบบรอบๆ ก้านวาล์วและรูปแบบการติดตั้งที่ใช้กับตัววาล์วมิเตอร์อัจฉริยะแบบเจาะขนาดเล็ก ก่อนปล่อยปริมาตร ผู้ซื้อควรยืนยันก้านทรงสี่เหลี่ยม ระยะห่างของรูยึด และการวางแนวแอคชูเอเตอร์ภายในตัวเรือนมิเตอร์ Kaiye สามารถจัดหาตัวอย่างเพื่อตรวจสอบความพอดีทางกลก่อนสั่งผลิต
หากคุณกำลังจัดหาตัวเรือนมิเตอร์หรือชุดวาล์วทั้งชุด สามารถตรวจสอบแอคชูเอเตอร์ร่วมกับเปลือกมิเตอร์น้ำและตัววาล์วเพื่อลดความไม่ตรงกันของอินเทอร์เฟซในการประกอบ
แอคชูเอเตอร์อยู่ในตำแหน่งสำหรับการควบคุมวาล์วเจาะขนาดเล็ก ซึ่งการทำงานที่ใช้พลังงานจากแบตเตอรี่และการดึงกระแสไฟต่ำมีความสำคัญมากกว่าการกระตุ้นด้วยความเร็วสูง การใช้งานปริมาณทั่วไปได้แก่:
การเปิด/ปิดจากระยะไกลสำหรับการควบคุมการเรียกเก็บเงิน การจัดการหนี้ค้างชำระ และการตอบสนองต่อการรั่วไหลในอาคารอพาร์ตเมนต์และบัญชีที่อยู่อาศัยที่บริหารจัดการโดยสาธารณูปโภค
การติดตั้งมิเตอร์ใต้ดินและกลางแจ้งที่สายไฟหลัก 220V หรือสายไฟเฉพาะใช้งานไม่ได้ และแอคชูเอเตอร์ทำงานจากชุดเซลล์แห้งของมิเตอร์
การติดตั้งแบบกลุ่มในการปรับปรุงชุมชนเก่า การจัดการน้ำในวิทยาเขต และการวัดแสงย่อยของสวนอุตสาหกรรมซึ่งมีการจัดหาตัวกระตุ้นในปริมาณสี่หรือห้าหลัก
แอคชูเอเตอร์จ่ายให้กับผู้ผลิตมาตรวัดน้ำและร้านค้าวาล์วอัตโนมัติที่รวมแอคชูเอเตอร์เข้ากับมิเตอร์หรือผลิตภัณฑ์วาล์วของตนเองก่อนจัดส่งไปยังยูทิลิตี้
เนื่องจากแอคชูเอเตอร์เป็นส่วนหนึ่งของแพลตฟอร์มส่วนประกอบมาตรวัดน้ำที่กว้างขึ้นของ Kaiye ผู้ซื้อที่จัดหาส่วนประกอบหลายรายการจึงสามารถรวมคุณสมบัติและการขนส่งเข้าด้วยกันได้ หากโครงการของคุณต้องการการสื่อสารไร้สายที่ระดับมิเตอร์ด้วย แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานร่วมกับ Kaiye’sมิเตอร์น้ำไร้สายแพลตฟอร์ม.
สำหรับผู้ซื้อ B2B “ผู้ผลิต” ควรหมายถึงการควบคุมกระบวนการ ไม่ใช่แค่บริษัทการค้าที่มีแค็ตตาล็อก Kaiye ดำเนินการระบบคุณภาพ ISO 9001 ดำเนินการผลิตอัตโนมัติสำหรับชุดแอคชูเอเตอร์ และผลิตแอคทูเอเตอร์แบบมาตรวัดน้ำมานานกว่าสองทศวรรษ แอคทูเอเตอร์แบบเซลล์แห้งนี้ได้รับประโยชน์จากฐานการผลิตดังกล่าวในสามวิธีที่เป็นรูปธรรม:
ความสม่ำเสมอของแบทช์เฟืองโลหะได้รับการกลึงตามขนาดที่มีการควบคุม การประกอบแบบอัตโนมัติช่วยลดความแปรผันของโครงเกียร์ แรงบิด และเวลาตอบสนองซึ่งเป็นสิ่งสำคัญเมื่อคุณติดตั้งแอคชูเอเตอร์หลายพันตัวในโครงการสาธารณูปโภค
การตรวจสอบที่เข้ามาและการทดสอบขั้นสุดท้ายการผลิตมาตรฐานประกอบด้วยการตรวจสอบการทำงานสำหรับการดึงกระแสไฟฟ้า เวลาตอบสนอง และการเคลื่อนที่ของวาล์ว ผู้ซื้อสามารถขอระเบียบปฏิบัติการตรวจสอบและแผนการสุ่มตัวอย่างก่อนทำการสั่งซื้อตามปริมาณ
การตรวจสอบย้อนกลับรหัสรุ่น ชุดการผลิต และบันทึกการทดสอบจะถูกเก็บรักษาไว้ ดังนั้นหากเกิดปัญหาในภาคสนาม ประชากรที่ได้รับผลกระทบจะถูกแยกออกจากกัน แทนที่จะปฏิบัติต่อแอคชูเอเตอร์ทุกตัวในโครงการในฐานะผู้ต้องสงสัย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฐานการผลิตและระบบคุณภาพของ Kaiye โปรดดูที่ข้อมูลบริษัทและภาพรวมการผลิต.
แอคทูเอเตอร์เซลล์แห้งมีจำหน่ายเป็นยูนิตมาตรฐาน แต่มาตรฐานไม่ได้หมายความว่าเป็นแบบตายตัว สำหรับผู้ซื้อ OEM และโครงการ โดยทั่วไปรายการต่อไปนี้จะได้รับการปรับแต่งโดยทั่วไปหลังจากการตรวจสอบทางเทคนิค:
สายเคเบิลและขั้วต่อคุณสามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับตัวเรือนมิเตอร์และส่วนติดตั้งชุดประกอบของคุณได้
ตรรกะการควบคุมขั้วสัญญาณเปิด/ปิดและการกำหนดค่า COM สามารถจัดให้สอดคล้องกับแผงมิเตอร์ของคุณได้
แรงบิดและอัตราทดเกียร์สำหรับวาล์วที่มีแรงบิดที่นั่งสูงกว่าหรือมีรูปทรงของก้านที่แตกต่างกัน อัตราทดเกียร์ทางเลือกหรือระดับมอเตอร์อาจมีความเหมาะสมมากกว่าการกำหนดค่ามาตรฐาน 1500:1

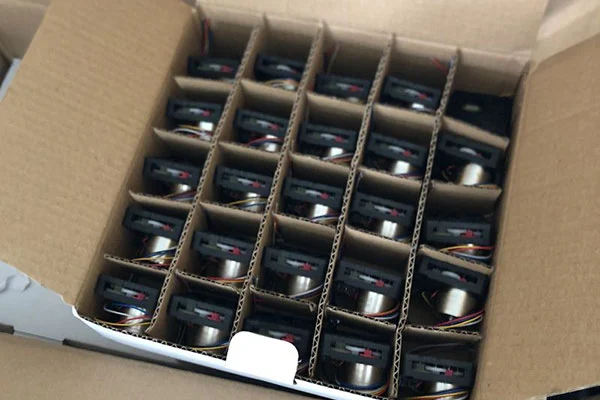

การสร้างแบรนด์และบรรจุภัณฑ์การทำเครื่องหมายบนฉลากส่วนตัว บรรจุภัณฑ์ที่เป็นกลาง และการติดฉลากเฉพาะโครงการมีไว้สำหรับการสั่งซื้อตามปริมาณ

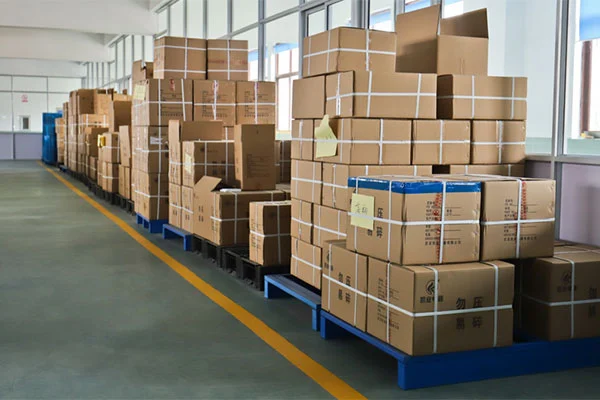

โดยทั่วไปขั้นต่ำสำหรับการกำหนดค่ามาตรฐานเริ่มต้นที่ 500 ชิ้น สายเคเบิล ขั้วต่อ หรือตราสินค้าที่ปรับแต่งเองอาจต้องมีขั้นต่ำที่สูงกว่าและขั้นตอนการอนุมัติตัวอย่าง ระยะเวลารอคอยสำหรับหน่วยมาตรฐานโดยทั่วไปคือ 15-25 วันทำการหลังจาก PO และการยืนยันตัวอย่าง MOQ สุดท้ายและเวลานำได้รับการยืนยันตามใบเสนอราคา
ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?
การกำหนดค่ามาตรฐานเริ่มต้นที่ 500 ชิ้น สายเคเบิล ขั้วต่อ หรือตราสินค้าที่ปรับแต่งเองอาจต้องมีขั้นต่ำที่สูงกว่าและขั้นตอนการอนุมัติตัวอย่าง
สามารถปรับแต่งแอคชูเอเตอร์ให้เหมาะกับความยาวของสายไฟหรือขั้วต่อที่แตกต่างกันได้หรือไม่
ใช่. คุณสามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับตัวเรือนมิเตอร์และส่วนติดตั้งชุดประกอบของคุณได้
ระยะเวลารอคอยคืออะไร?
โดยทั่วไปหน่วยมาตรฐานจะใช้เวลา 15-25 วันทำการหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมใช้งานของส่วนประกอบ
แอคทูเอเตอร์เข้ากันได้กับมิเตอร์อัจฉริยะที่ใช้พลังงานจากแบตเตอรี่แห้ง 3.6V หรือไม่
ใช่. แอคชูเอเตอร์ได้รับการออกแบบมาสำหรับระบบแบตเตอรี่เซลล์แห้ง 3.6V DC ที่มีช่วงแรงดันไฟฟ้าที่ใช้งานได้ 2.5–5V ยืนยันตรรกะการควบคุมของแผงมิเตอร์และโหลดวาล์วในระหว่างการตรวจสอบทางเทคนิค
