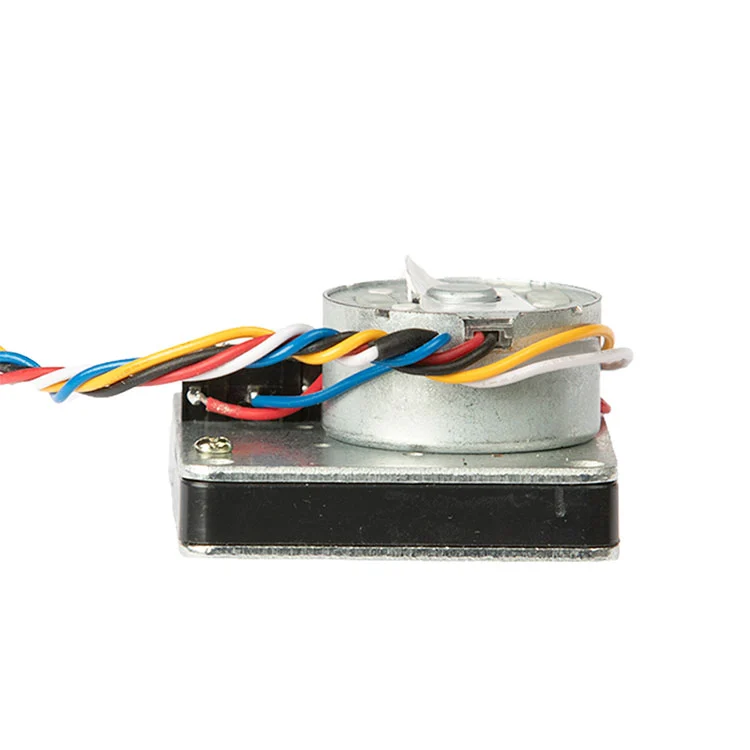

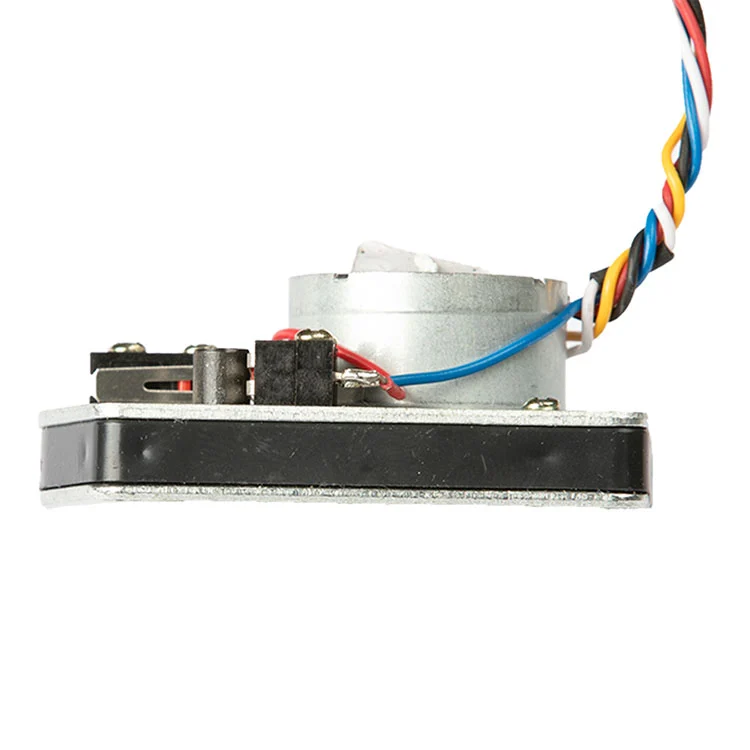

3.6V มิเตอร์น้ำบอลวาล์วตัวควบคุมตัวกระตุ้นสำหรับมิเตอร์น้ำอัจฉริยะ
3.6V DC · ใช้งานได้ 2.5–5V · ลด 1000:1 · แรงขับพิกัด >15 กก. · กระแสไฟทำงาน ≤25 mA · กระแสไฟล็อคโรเตอร์ 450 mA · เปิด/ปิด ≤13 วินาที
การควบคุม 5 สาย: บวกสีแดง, ลบสีดำ, เปิดสีน้ำเงิน, COM สีขาว, ปิดสีเหลือง ออกแบบมาสำหรับการควบคุมบอลวาล์วในมาตรวัดน้ำอัจฉริยะสำหรับที่พักอาศัยและสาธารณูปโภค
สายเคเบิล OEM ตัวเชื่อมต่อ และการปรับแต่งแบรนด์ ขั้นต่ำและเวลานำได้รับการยืนยันในใบเสนอราคาส่งข้อมูลจำเพาะวาล์วของคุณเพื่อรับใบเสนอราคาที่ตรงกัน
หากคุณกำลังจัดหาบอลวาล์วแอคทูเอเตอร์สำหรับมิเตอร์น้ำอัจฉริยะ คำถามสำหรับการอนุมัติเป็นสิ่งที่คาดเดาได้ เช่น บอลวาล์วที่มีอายุมากจะมีแรงขับเพียงพอหรือไม่ กระแสไฟที่ดึงออกมาในปัจจุบันจะพอดีกับงบประมาณค่าไฟของมิเตอร์หรือไม่ และสายไฟจะตรงกับแผงมิเตอร์ของคุณหรือไม่? แอคชูเอเตอร์ 3.6V นี้สร้างขึ้นจากข้อจำกัดทั้งสามประการดังกล่าว
Kaiye ได้ผลิตแอคชูเอเตอร์มาตรวัดน้ำนับตั้งแต่มีการนำระบบมิเตอร์อัจฉริยะมาใช้ในช่วงแรก โดยมีกำลังการผลิตแอคชูเอเตอร์ต่อปีที่10 ล้านชุดและประสบการณ์การผลิตฮาร์ดแวร์และวาล์วควบคุมมากกว่า 30 ปี แอคทูเอเตอร์บอลวาล์วนี้เป็นส่วนหนึ่งของแพลตฟอร์มที่ได้รับการพิสูจน์แล้วด้านปริมาตร ซึ่งออกแบบมาเพื่อการรวม OEM ความสม่ำเสมอของแบทช์ และเวลารอคอยสินค้าที่คาดการณ์ได้
ด้านล่างนี้คุณจะพบกับพารามิเตอร์การทำงานจริง ลอจิกการเดินสายไฟ ขีดจำกัดในการจัดซื้อ และคำถามทางเทคนิคที่ทีมวิศวกรของคุณจะถามก่อนที่จะอนุมัติตัวอย่าง
ความล้มเหลวของบอลวาล์วมิเตอร์อัจฉริยะส่วนใหญ่ไม่ได้มาจากมอเตอร์ สาเหตุมาจากแรงดันที่ลัดวงจรบนวาล์วที่เก่าแล้ว กระแสไฟที่ดึงก้อนแบตเตอรี่ออกเร็วกว่าที่คาดไว้ หรือสายไฟที่ไม่ตรงกับแผงมิเตอร์ แอคชูเอเตอร์นี้จะจัดการกับจุดล้มเหลวทั้งสามจุดโดยตรง
ตารางด้านล่างแสดงการกำหนดค่าแอคชูเอเตอร์บอลวาล์วมาตรฐาน ในกรณีที่แท่นมิเตอร์ของคุณทำงานบนแรงดันไฟฟ้า เส้นโค้งแรงขับ หรือรูปแบบการเดินสายไฟที่แตกต่างกัน พารามิเตอร์เหล่านี้สามารถปรับแต่งได้ในระหว่างการตรวจสอบของ OEM
| พารามิเตอร์ | ค่ามาตรฐาน | หมายเหตุการจัดซื้อจัดจ้าง |
|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์กระแสตรง | ยืนยันความเข้ากันได้กับชุดแบตเตอรี่มิเตอร์ |
| ช่วงแรงดันไฟฟ้าที่ใช้งานได้ | 2.5–5 โวลต์กระแสตรง | แรงดันไฟฟ้าที่สูงขึ้นภายในช่วงทำให้เกิดแรงผลักดันมากขึ้นแต่ทำให้อายุการใช้งานสั้นลง |
| การดำเนินงานในปัจจุบัน | ≤25 มิลลิแอมป์ | งบประมาณสำหรับกระแสสูงสุดในระหว่างการเดินทางของวาล์ว ไม่ใช่แค่สแตนด์บายเท่านั้น |
| กระแสไฟโรเตอร์ที่ถูกล็อค | 450 มิลลิแอมป์ | มีประโยชน์สำหรับขนาดวงจรขับและป้องกัน |
| จัดอันดับแรงผลักดัน | >15 กก | ตรวจสอบแรงบิดที่นั่งของบอลวาล์วและขนาดท่อ |
| อัตราส่วนลด | 1,000:1 | จับคู่กับแพลตฟอร์มบอลวาล์วเจาะขนาดเล็ก |
| เวลาเปิด/ปิด | ≤13 วิ | เปิดเพื่อปิดหรือปิดเพื่อเปิดที่แรงดันไฟฟ้าที่กำหนด |
| เวลาช่วงชักขณะไม่มีโหลด 6 มม | ประมาณ 60 วิ | วัดภายใต้แรงดันไฟฟ้าที่ใช้งานที่กำหนด |
| สายไฟ | บวกสีแดง ลบสีดำ เปิดสีน้ำเงิน COM สีขาว ปิดสีเหลือง | สามารถปรับแต่งความยาวสายเคเบิล ขั้วต่อ และสีของสายไฟได้ |
| ระดับการกันน้ำ | ไม่ได้ระบุไว้ในการกำหนดค่ามาตรฐาน | ยืนยันระดับ IP ที่ต้องการด้วยวิศวกรรมสำหรับการติดตั้งกลางแจ้งหรือใต้น้ำ |
หากแผงมิเตอร์ของคุณจ่ายขั้วสัญญาณควบคุมที่แตกต่างกันหรือใช้ตัวเชื่อมต่ออื่น ทีมวิศวกรของ Kaiye สามารถตรวจสอบสายไฟและเสนอการกำหนดค่าที่ตรงกัน แทนที่จะบังคับสายรัดมาตรฐานเข้ากับแท่นมิเตอร์ที่เข้ากันไม่ได้

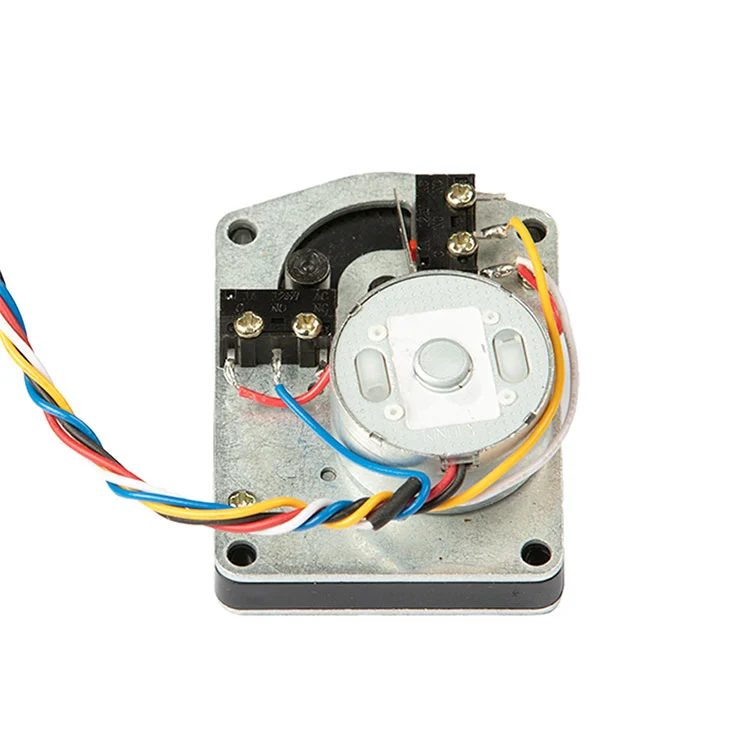

สำหรับผู้ซื้อ OEM ตัวกระตุ้นจะใช้งานได้ดีพอๆ กับที่พอดีกับตัวเรือนมิเตอร์ ก้านวาล์วบอล และแผงควบคุมเท่านั้น แอคทูเอเตอร์นี้ใช้โครงร่างขนาดกะทัดรัดสำหรับกล่องหุ้มมิเตอร์อัจฉริยะที่มีพื้นที่จำกัด พร้อมด้วยรูปแบบการเดินสายที่แยกกำลังไฟออกจากสัญญาณควบคุมเปิด/ปิด
การเดินสายไฟ.สีแดงคือขั้วบวก สีดำคือขั้วลบ วงจรขับเคลื่อนควรมีขนาดสำหรับกระแสไฟโรเตอร์แบบล็อกที่ 450 mA แม้ว่ากระแสไฟในการทำงานปกติจะอยู่ที่ ≤25 mA เนื่องจากบ่าวาล์วอาจต้องการกระแสไฟที่สูงขึ้นในช่วงสั้นๆ แนะนำให้ใช้การป้องกันขั้วย้อนกลับบนแผงมิเตอร์ หากแอคชูเอเตอร์สามารถเปลี่ยนได้ในสนาม
สายไฟควบคุม.สีฟ้าเปิด สีขาวคือ COM สีเหลืองปิด วงจรนี้ควรถือเป็นอินพุตควบคุม ไม่ใช่สายไฟ และควรเป็นอิสระจากโมดูลการสื่อสาร เพื่อที่ว่าความล้มเหลวในการสื่อสารจะไม่ปิดการทำงานของการควบคุมวาล์ว

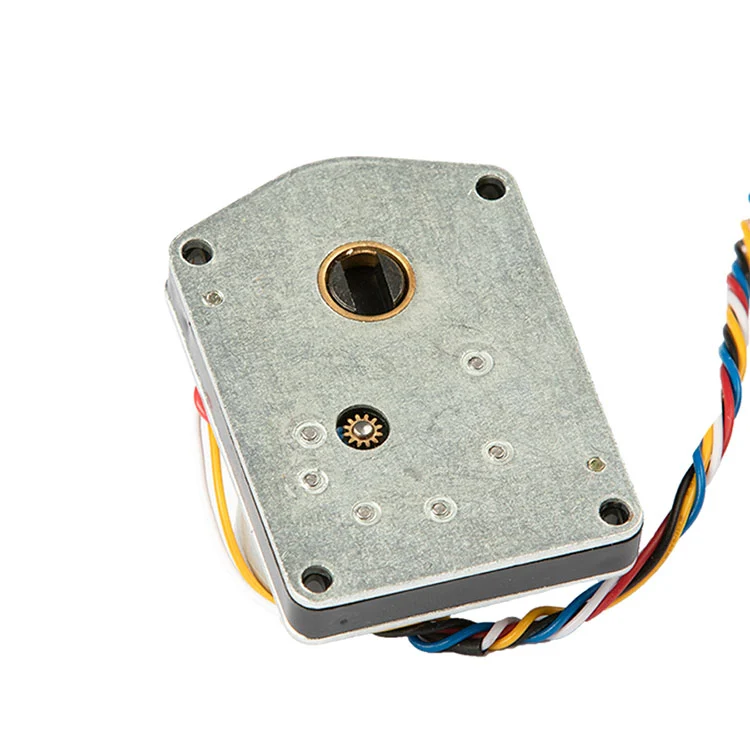

อินเตอร์เฟซการติดตั้งแอคชูเอเตอร์ได้รับการออกแบบรอบๆ ก้านวาล์วและรูปแบบการติดตั้งที่ใช้กับตัววาล์วมิเตอร์อัจฉริยะแบบเจาะขนาดเล็ก ก่อนปล่อยปริมาตร ผู้ซื้อควรยืนยันก้านทรงสี่เหลี่ยม ระยะห่างของรูยึด และการวางแนวแอคชูเอเตอร์ภายในตัวเรือนมิเตอร์ Kaiye สามารถจัดหาตัวอย่างเพื่อตรวจสอบความพอดีทางกลก่อนสั่งผลิต
หากคุณกำลังจัดหาตัวเรือนมิเตอร์หรือชุดวาล์วทั้งชุด สามารถตรวจสอบแอคชูเอเตอร์ร่วมกับเปลือกมิเตอร์น้ำและตัววาล์วเพื่อลดความไม่ตรงกันของอินเทอร์เฟซในการประกอบ
แอคชูเอเตอร์อยู่ในตำแหน่งสำหรับการควบคุมบอลวาล์วเจาะขนาดเล็ก ซึ่งการทำงานที่ใช้พลังงานจากแบตเตอรี่และการดึงกระแสไฟต่ำมีความสำคัญมากกว่าการกระตุ้นด้วยความเร็วสูง การใช้งานปริมาณทั่วไปได้แก่:
เนื่องจากแอคชูเอเตอร์เป็นส่วนหนึ่งของแพลตฟอร์มส่วนประกอบมาตรวัดน้ำที่กว้างขึ้นของ Kaiye ผู้ซื้อที่จัดหาส่วนประกอบหลายรายการจึงสามารถรวมคุณสมบัติและการขนส่งเข้าด้วยกันได้ หากโครงการของคุณต้องการการสื่อสารไร้สายที่ระดับมิเตอร์ด้วย แอคชูเอเตอร์ได้รับการออกแบบให้ทำงานร่วมกับ Kaiye’sมิเตอร์น้ำไร้สายแพลตฟอร์ม. คุณยังสามารถตรวจสอบแบบเต็มได้ช่วงตัวกระตุ้นมาตรวัดน้ำสำหรับรุ่นที่เกี่ยวข้อง
สำหรับผู้ซื้อ B2B “ผู้ผลิต” ควรหมายถึงการควบคุมกระบวนการ ไม่ใช่แค่บริษัทการค้าที่มีแค็ตตาล็อก Kaiye ดำเนินการระบบคุณภาพ ISO 9001 ดำเนินการผลิตอัตโนมัติสำหรับชุดแอคชูเอเตอร์ และผลิตแอคทูเอเตอร์แบบมาตรวัดน้ำมานานกว่าสองทศวรรษ แอคชูเอเตอร์บอลวาล์วนี้ได้รับประโยชน์จากฐานการผลิตดังกล่าวในสามวิธีที่เป็นรูปธรรม:
ความสม่ำเสมอของแบทช์เฟืองถูกกลึงตามขนาดที่ควบคุม การประกอบแบบอัตโนมัติช่วยลดความแปรผันของเฟืองเกียร์ แรงขับ และเวลาตอบสนองซึ่งเป็นสิ่งสำคัญเมื่อคุณติดตั้งแอคชูเอเตอร์หลายพันตัวในโครงการสาธารณูปโภค
การตรวจสอบที่เข้ามาและการทดสอบขั้นสุดท้ายการผลิตมาตรฐานประกอบด้วยการตรวจสอบการทำงานสำหรับการดึงกระแสไฟฟ้า เวลาตอบสนอง และการเคลื่อนที่ของวาล์ว ผู้ซื้อสามารถขอระเบียบปฏิบัติการตรวจสอบและแผนการสุ่มตัวอย่างก่อนทำการสั่งซื้อตามปริมาณ
การตรวจสอบย้อนกลับรหัสรุ่น ชุดการผลิต และบันทึกการทดสอบจะถูกเก็บรักษาไว้ ดังนั้นหากเกิดปัญหาในภาคสนาม ประชากรที่ได้รับผลกระทบจะถูกแยกออกจากกัน แทนที่จะปฏิบัติต่อแอคชูเอเตอร์ทุกตัวในโครงการในฐานะผู้ต้องสงสัย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับฐานการผลิตและระบบคุณภาพของ Kaiye โปรดดูที่ข้อมูลบริษัทและภาพรวมการผลิต.
แอคชูเอเตอร์บอลวาล์วมีจำหน่ายเป็นยูนิตมาตรฐาน แต่มาตรฐานไม่ได้หมายความว่าคงที่ สำหรับผู้ซื้อ OEM และโครงการ โดยทั่วไปรายการต่อไปนี้จะได้รับการปรับแต่งโดยทั่วไปหลังจากการตรวจสอบทางเทคนิค:
สายเคเบิลและขั้วต่อคุณสามารถระบุความยาวสายเคเบิล เกจสายไฟ รหัสสี และประเภทตัวเชื่อมต่อเพื่อให้ตรงกับตัวเรือนมิเตอร์และส่วนติดตั้งชุดประกอบของคุณได้
ตรรกะการควบคุมขั้วสัญญาณเปิด/ปิดและการกำหนดค่า COM สามารถจัดให้สอดคล้องกับแผงมิเตอร์ของคุณได้
แรงขับและอัตราทดเกียร์สำหรับวาล์วที่มีแรงขับในการนั่งที่สูงกว่าหรือมีรูปทรงของก้านที่แตกต่างกัน อัตราทดเกียร์ทางเลือกหรือระดับมอเตอร์อาจมีความเหมาะสมมากกว่าการกำหนดค่ามาตรฐาน 1000:1
การสร้างแบรนด์และบรรจุภัณฑ์การทำเครื่องหมายบนฉลากส่วนตัว บรรจุภัณฑ์ที่เป็นกลาง และการติดฉลากเฉพาะโครงการมีไว้สำหรับการสั่งซื้อตามปริมาณ
โดยทั่วไป MOQ และเวลานำจะได้รับการยืนยันตามใบเสนอราคา การจัดส่งแบบมาตรฐานโดยทั่วไปจะใช้เวลา 15-30 วันหลังจาก PO และการยืนยันตัวอย่าง ขึ้นอยู่กับปริมาณการสั่งซื้อและความพร้อมของส่วนประกอบ
คุณเป็นผู้ผลิตหรือไม่?
ใช่. Kaiye มีโรงงานของตัวเองที่มีประสบการณ์การผลิตมากกว่า 30 ปี
คุณสามารถบรรจุผลิตภัณฑ์นี้ตามความต้องการของเราได้หรือไม่?
ใช่. เรายินดีรับบรรจุภัณฑ์และการติดฉลากแบบกำหนดเองสำหรับการสั่งซื้อตามปริมาณ
เวลาในการจัดส่งสำหรับคำสั่งซื้อปกติคือเท่าไร?
โดยทั่วไประยะเวลาในการจัดส่งคือ 15–30 วัน และอาจสั้นกว่าหรือนานกว่านั้นขึ้นอยู่กับระยะเวลาของรุ่นและปริมาณการสั่งซื้อ
คำจำกัดความของสายไฟคืออะไร?
สีแดงคือค่าบวก สีดำคือค่าลบ สีน้ำเงินคือเปิด สีขาวคือ COM และสีเหลืองคือปิด
ระดับการกันน้ำคืออะไร?
การกำหนดค่ามาตรฐานไม่ได้ระบุระดับ IP ยืนยันระดับ IP ที่ต้องการด้วยวิศวกรรมสำหรับการติดตั้งกลางแจ้งหรือใต้น้ำ
ใช้งานร่วมกับมาตรวัดน้ำอัจฉริยะแบตเตอรี่เซลล์แห้ง 3.6V ได้หรือไม่
ใช่. แอคชูเอเตอร์ได้รับการออกแบบมาสำหรับระบบ 3.6V DC ที่มีช่วงแรงดันไฟฟ้าที่ใช้งานได้ 2.5–5V ยืนยันตรรกะการควบคุมแผงมิเตอร์และโหลดวาล์วในระหว่างการตรวจสอบทางเทคนิค
